Ersetzen des Luftfilterelements
1. Entfernen Sie den Verschleißteilsatz, der neben dem Filtergehäuse an der Rückseite mitgeliefert wurde.
2. Greifen Sie das Filtergehäuse mit der rechten Hand.
3. Drücken Sie den Entriegelungshebel herunter und drehen Sie das Filtergehäuse etwa 45 Grad nach rechts.
4. Ziehen Sie das Filtergehäuse zum Herausnehmen gerade nach unten. Das weiße Filterelement und die
Befestigungsmutter kommen zum Vorschein.
5. Lösen Sie durch Drehen gegen den Uhrzeigersinn die Plastikmutter, mit der das Filterelement befestigt ist.
6. Ersetzen Sie das verschmutzte Element durch ein neues. Ziehen Sie die Plastikmutter durch Drehen
im Uhrzeigersinn wieder handfest an.
7. Reinigen Sie das Filtergehäuse.
8. Prüfen Sie den O-Ring an der Oberseite des Filtergehäuses. Ersetzen Sie gegebenenfalls den O-Ring durch den
neuen aus dem Set. Auf den O-Ring eine dünne Schicht Silikonschmiermittel auftragen, bevor Sie ihn installieren.
9. Setzen Sie das Filtergehäuse so ein, dass sich der Entriegelungshebel etwa 45 Grad rechts von der Mitte befindet.
Dies ist die gleiche Ausrichtung wie beim Herunterziehen und Herausnehmen des Filtergehäuses.
10. Richten Sie das Filtergehäuse (mit Metallschutz) vertikal aus und drücken Sie es nach oben gegen die Fassung.
Dabei hilft es, den linken Zeigefinger unter die Mutter unten am Gehäuse zu legen.
11. Wenn das Gehäuse richtig sitzt, drehen Sie es 45 Grad nach links, bis der Entriegelungshebel hörbar einrastet.

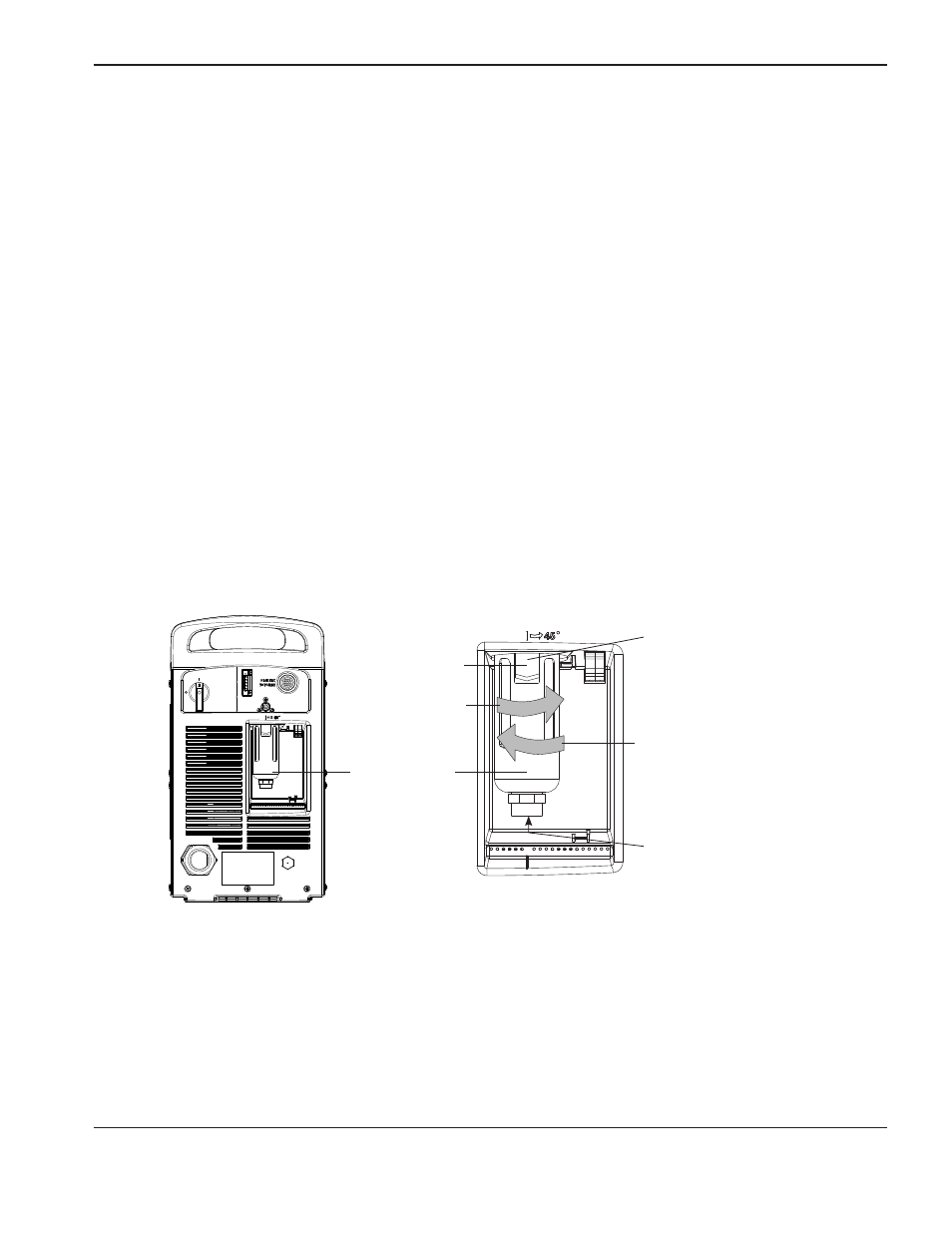

Filtergehäuse
Filtergehäuse beim Einsetzen hier
anheben.
Entriegelungshebel
Das weiße Filterelement und die
Befestigungsmutter aus Plastik
kommen nach Entfernen des
Filtergehäuses zum Vorschein.
Ausbau
Einbau
