ErsEtzEn dEr stromquEllEnkomponEntEn
9-76
powermax
105 Wartungshandbuch
7. Setzen Sie den neuen Transformator in die Stromquelle ein und führen Sie gleichzeitig die Transformatordrähte
durch die Öffnung an der Unterseite der Mittelplatte.
8. Schieben Sie die Laschen an der Vorderseite des Transformators in die Schlitze in der Bodenplatte der Stromquelle.
9. Ziehen Sie die beiden mitgelieferten Befestigungsschrauben an der Unterseite des Transformators auf
69,1 kg cm an.
10. Richten Sie die beiden unteren Lüfterlöcher auf die entsprechenden Löcher in der Mittelplatte aus.
11. Ziehen Sie die beiden Lüfter-Befestigungsschrauben auf 23 kg cm fest.
12. Wenn die Stromquelle ein CE- oder CCC-Typ ist, installieren Sie die beiden Ferritkerne über den langen
Transformatordrähten auf der Seite der Leistungsbaukarte.
13. Sichern Sie die langen Transformatordrähte durch Anziehen der Schrauben auf 40,3 kg cm an der
Ausgangsdiodenbrücke.
14. Sichern Sie die kurzen Transformatordrähte mit der Schraube und dem Bolzen, die in einem früheren Schritt
entfernt wurden, an der Leistungsbaukarte. Ziehen Sie die Schraube auf 40,3 kg cm und den Bolzen bei J26 auf
63,4 kg cm an.

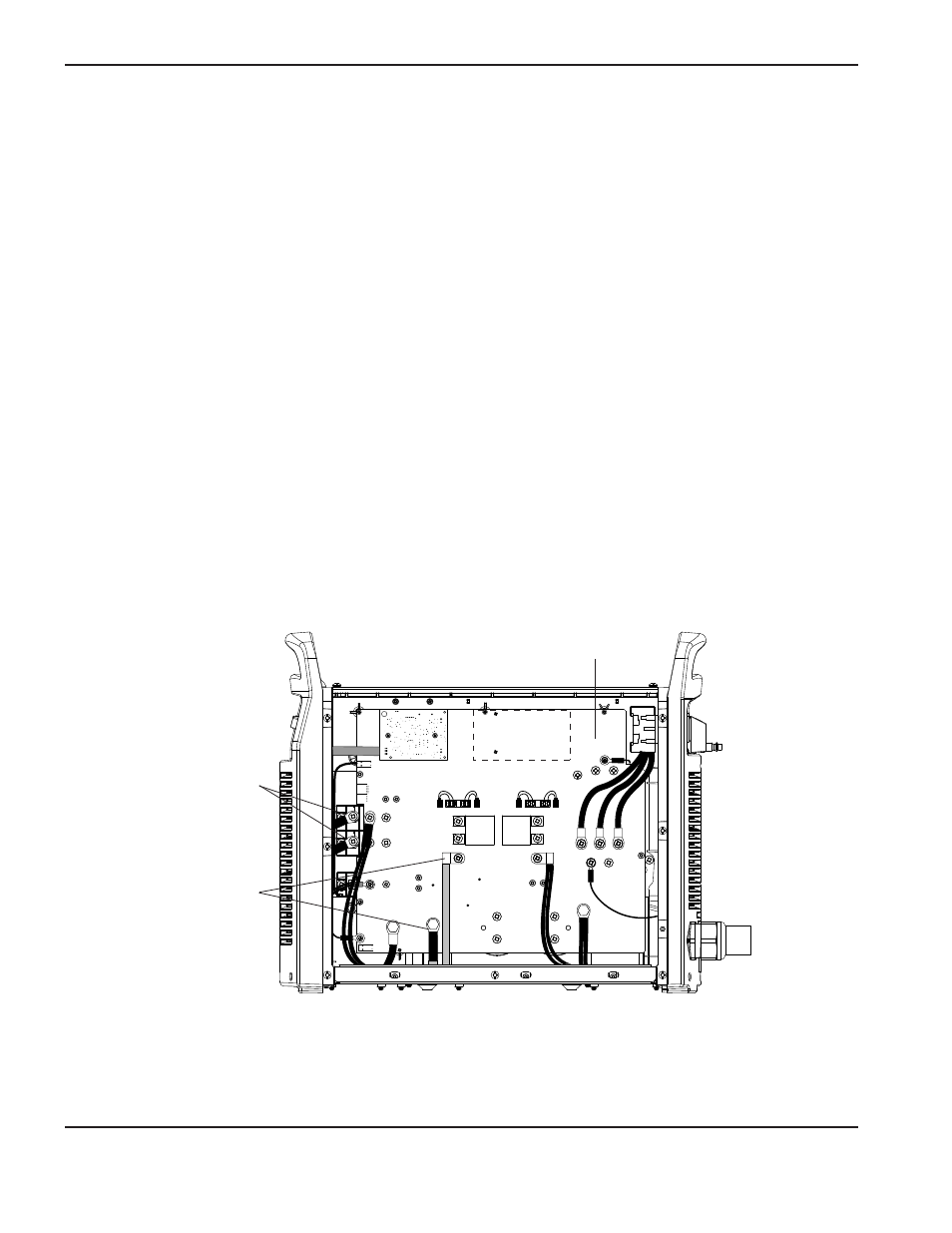

J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Lange
Transformatordrähte
Kurze
Transformatordrähte
Leistungsbaukarte
