ErsEtzEn dEr BrEnnErkomponEntEn
powermax
105 Wartungshandbuch
10-11
Ausbau des rechten Griffs
1. Drücken Sie den rechten Griff vom Brennerkörper weg, um ihn auszubauen. Der Brennerkörper passt genau in den
rechten Griff.
2. Ziehen Sie den Kappensensorschalter vom Aufnahmestift im rechten Griff ab.

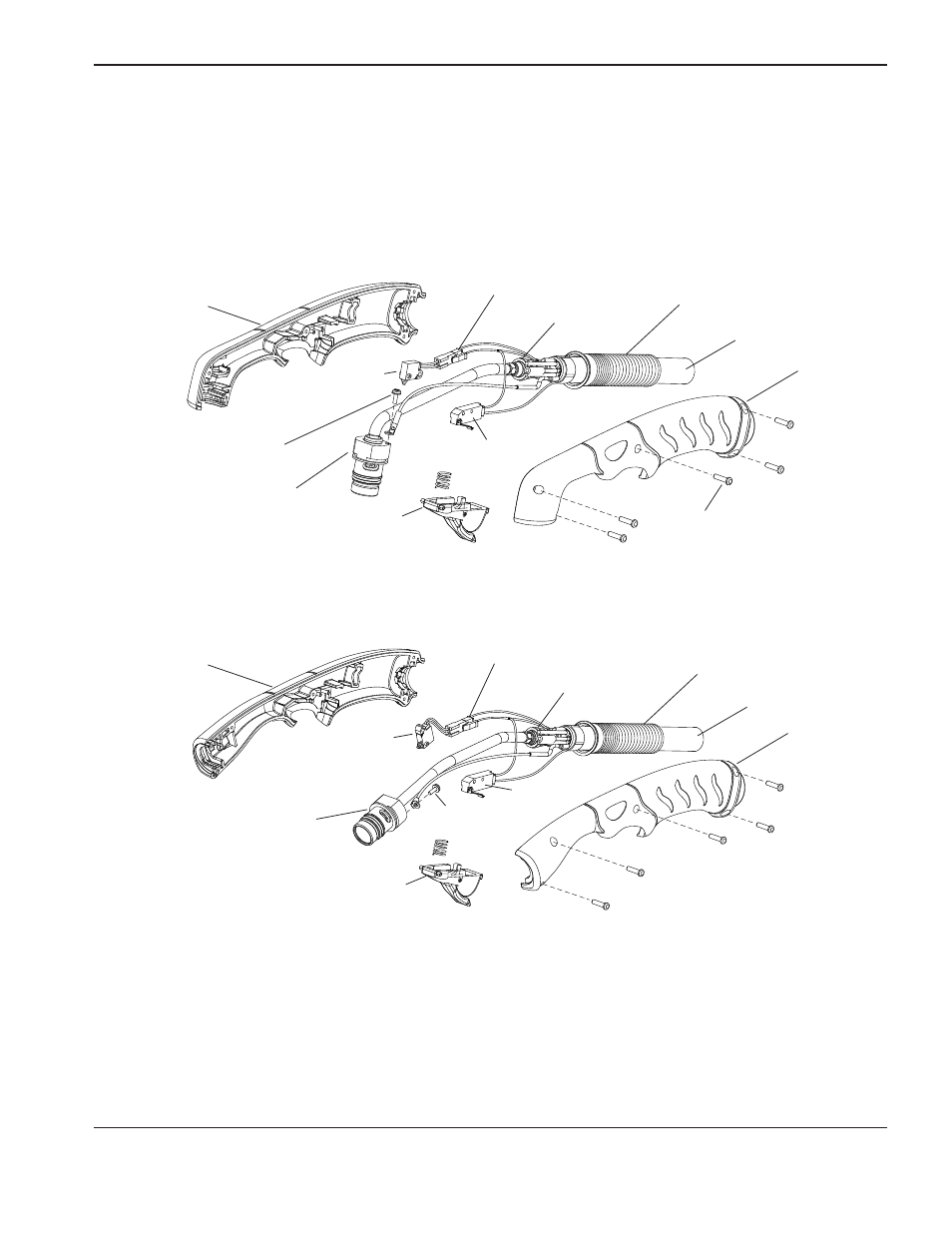

Duramax-75°-Handbrenner
Rechte Seite des
Griffs
Schraube für
Pilotlichtbogen-Draht
Sicherheits-
Wippentaster und Feder
Linke Seite
des Griffs
Brennerkörper
Startschalter
Brennerschlauchpaket
Zugentlastung
Gasarmatur
Kappensensorschalter
Kappensensorschalter-
Drahtverbinder
Griffschrauben (5)
Duramax-15°-Handbrenner
Schraube für
Pilotlichtbogen-
Draht
Sicherheits-Wippentaster
und Feder
Startschalter
Brennerkörper
Kappensensorschalter
Rechte Seite des
Griffs
Linke Seite des
Griffs
Brennerschlauchpaket
Zugentlastung
Gasarmatur
Kappensensorschalter-
Drahtverbinder
Ersetzen des Kappensensorschalters
1. Drücken Sie auf die Lasche am Drahtverbinder des Kappensensorschalters und ziehen Sie den
Kappensensorschalter vom Drahtverbinder ab.
2. Stecken Sie den Drahtverbinder in den neuen Kappensensorschalter.
