ErsEtzEn dEr stromquEllEnkomponEntEn
9-62
powermax
105 Wartungshandbuch

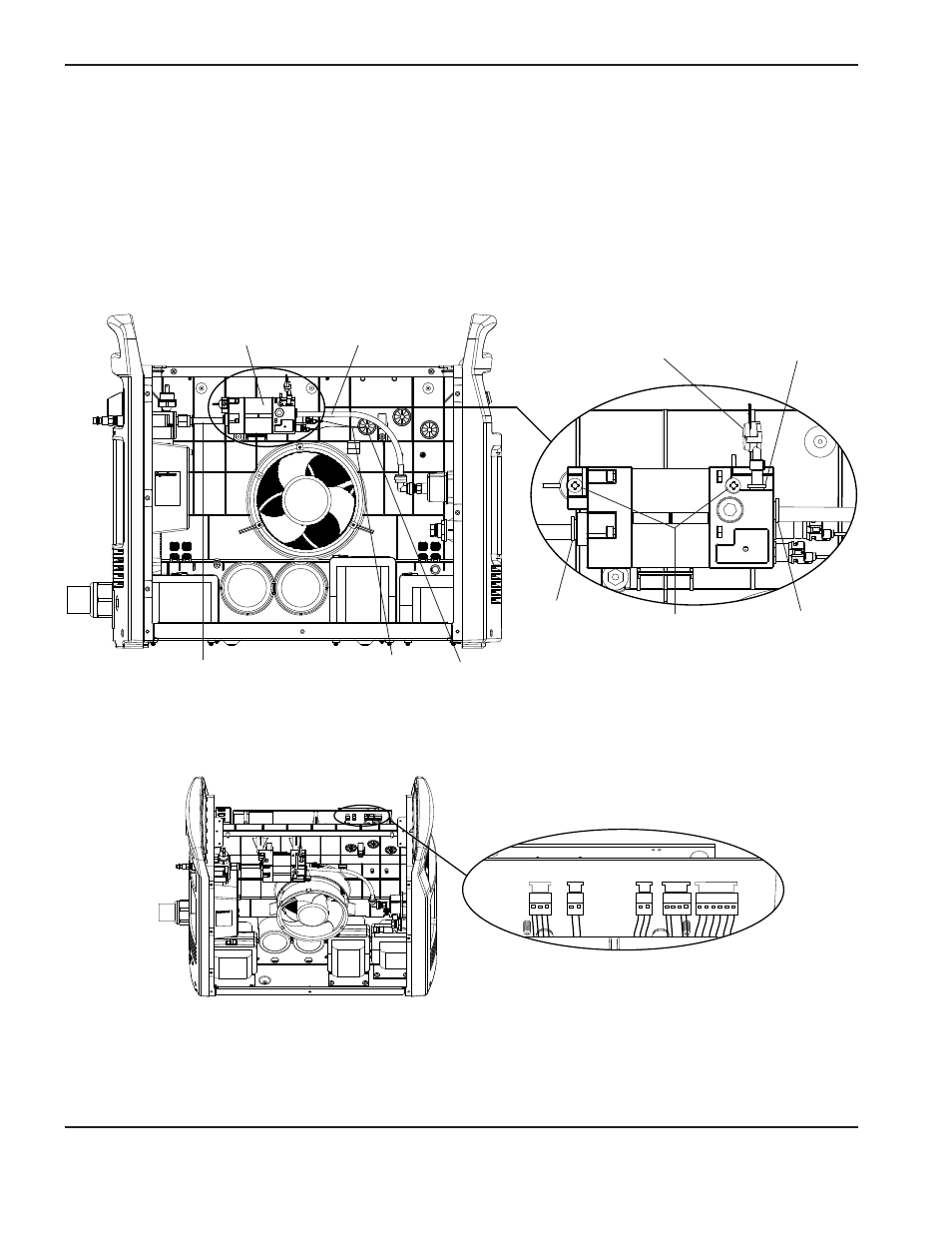

8. Richten Sie das neue Magnetventil aus und schieben Sie es auf die kurze Gasleitung, bis es fest sitzt.
9. Sichern Sie das Magnetventil mit den zwei mitgelieferten Befestigungsschrauben durch Anziehen auf
23 kg cm an der Mittelplatte.
10. Schieben Sie die lange Gasleitung in das Magnetventil, bis sie fest sitzt.
11. Schieben Sie den Druckwandler in das Magnetventil, bis er fest sitzt.
12. Führen Sie die Netzdrähte des Magnetventils und den Steckverbinder durch die Durchführungstülle.
Kurze
Gasleitungs-
Armatur
Befestigungsschrauben
Lange
Gasleitungs-
Armatur
Lange Gasleitung
Kurze Gasleitung
Magnetventil
Netzdrähte des
Magnetventils
Druckwandleranschluss Druckwandler
Durchführungstülle
13. Stecken Sie den Steckverbinder des Magnetventils in die Stiftleiste J6 auf der Leistungsbaukarte.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
