ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-65

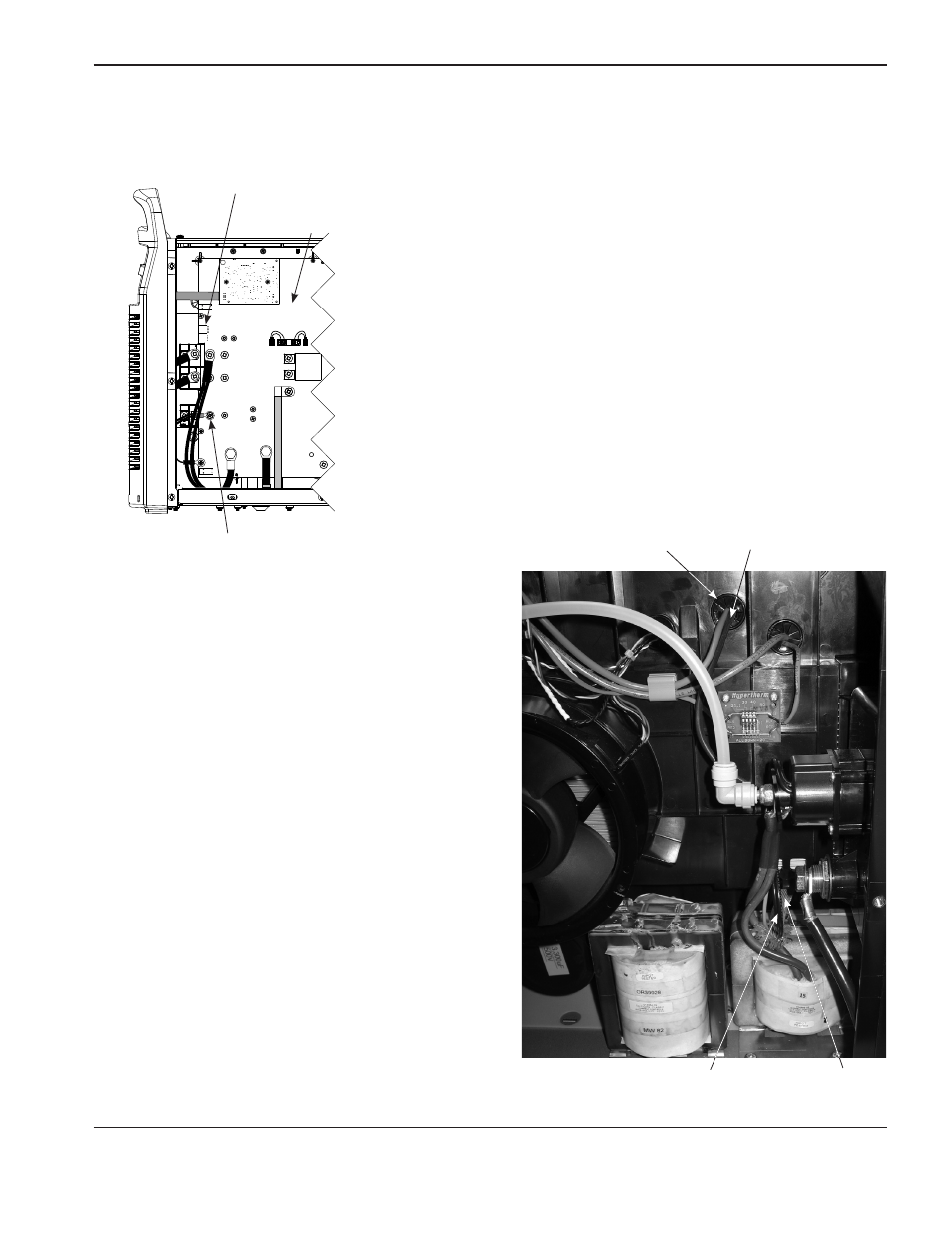

Ersetzen der Brenner-Schnellkupplungssteckdose
1. Ziehen Sie den Drahtverbinder aus der Leistungsbaukartenbuchse J17.
2. Trennen Sie die Düsendrähte, indem Sie die Schraube entfernen, die
den Ringkabelschuh an der Leistungsbaukarte sichert.
3. Ziehen Sie das Brennerschnittstellenkabel von der
Lüfterseite her aus der oberen Durchführungstülle.
4. Ziehen Sie die Düsendrähte von der Lüfterseite her durch
den Schutzmantel, der durch die Mittelplatte führt.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
Buchse J17
Düsendrahtschraube
Leistungsbaukarte
Obere Durchführungstülle Brennerschnittstellenkabel
Düsendrähte (2) Schutzmantel
