Fehlerbeseitigung und systemtests
powermax
105 Wartungshandbuch 8-43

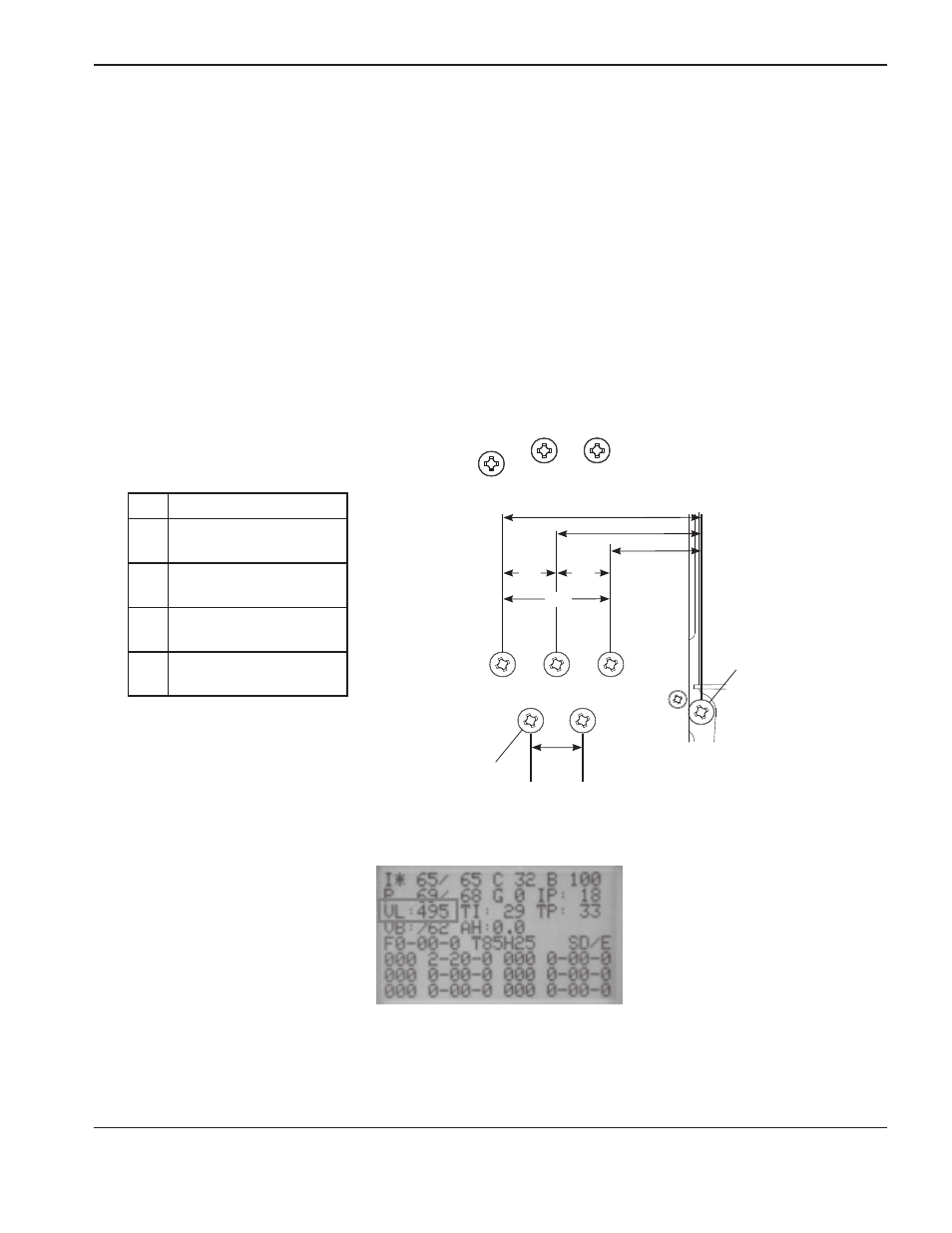

Test 1 – Spannungseingang
Problem: Spannungsfehler (0-60-0, -1 oder -2)
• Überprüfen Sie die Netzspannung des Netzschalters (S1) mit Schalterstellung auf AUS (OFF).
• Überprüfen Sie die Eingangsspannung der Eingangsdiodenbrücke mit Schalterstellung auf EIN (ON).
- Die Wechselspannung zwischen jeweils 2 Eingangsleitungen muss gleich der Netzspannung sein.
• Liegt die richtige Spannung am Netzschalter, jedoch eine zu niedrige Spannung an der Eingangsdiodenbrücke
an, sollten Sie den Netzschalter ersetzen.
• Überprüfen Sie die Ausgangsspannung der Eingangsdiodenbrücke.
- Ausgangs-VDC = Netzspannung (LV) x 1,414 VDC.
Anmerkung: Alle Werte sind ± 15 %.
Dreiphasig
L1 Schwarz (CSA)
Braun (CE)
L2 Weiß (CSA)
Schwarz (CE)
L3 Rot (CSA)
Grau (CE)
PE Grün (CSA)
Grün/Gelb (CE)
• Wenn ein Fehler vorliegt und der Ausgangswert der Diodenbrücke korrekt ist:
- Rufen Sie den Wartungsbildschirm auf und bestätigen Sie, dass der „VL“-Wert ± 15 % der AC-
Netzspannung beträgt.
• Wenn ein Fehler vorliegt und der „VL“-Wert korrekt ist:
- Prüfen Sie die DSP-Baukarte, indem Sie sie durch eine sicher funktionierende Baukarte ersetzen.
- Wenn die DSP-Baukarte nicht das Problem ist, ersetzen Sie die Leistungsbaukarte und das BLK-IGBT-
Modul (nur CSA- und 230–400 V CE-Geräte).
LV
3 Eingänge an GRD
LV/1,732
Schutzleiter
(GRD)
Schwarzer
Draht
LV LV
LV
X 1,414
LV = Eingehende Netzspannung
(Line Voltage)
