ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-33

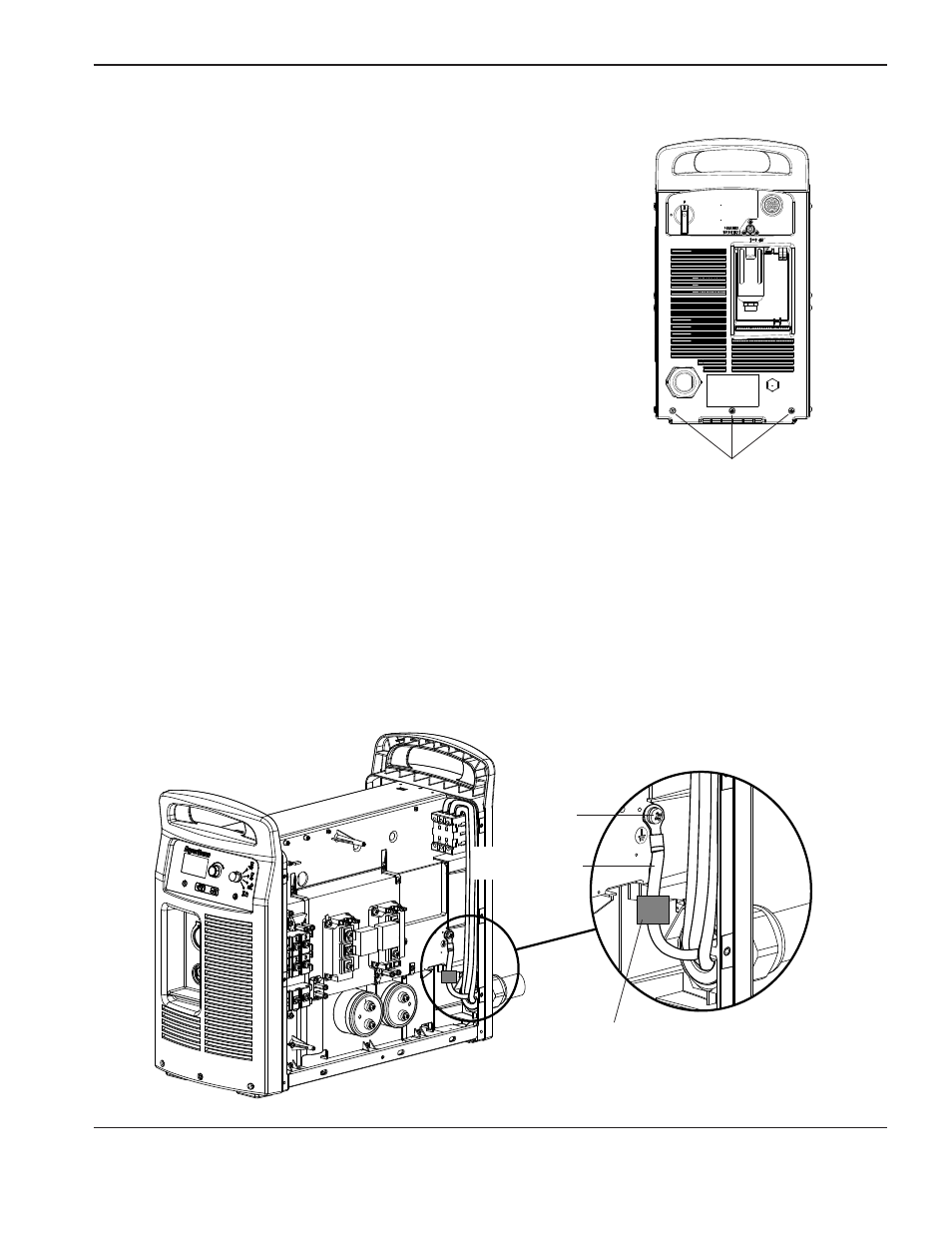

Entfernen des Netzkabels
1. Entfernen Sie die drei Befestigungsschrauben an der Unterseite der
Rückwand.
Befestigungsschrauben
der Rückwand
2. Entfernen Sie die Schraube, die den Schutzleiterdraht am Kühlkörper sichert.
Anmerkung: Bei CE-Typen ist ein Ferritkern über dem Schutzleiterdraht installiert. CSA- und CCC-Typen
enthalten keinen Ferritkern auf dem Schutzleiterdraht.
Zur Darstellung der Schutzleiterdrahtverbindung am Kühlkörper wurde die Leistungsbaukarte
ausgebaut.
Schutzleiterdraht
Ferritkern
(CE-Typen)
Schraube
