ErsEtzEn dEr stromquEllEnkomponEntEn
9-26
powermax
105 Wartungshandbuch
Einstellen der Spannungsteiler-Baukarte
VORSICHT:
Der werksseitig installierte interne Spannungsteiler liefert im Leerlaufzustand
einen Höchstwert von 15 V. Dies ist ein impedanzgeschützter
Schutzkleinspannungsausgang, der unter normalen Bedingungen an der
Maschinenschnittstellensteckdose und unter Einzelstörfallbedingungen
an der Maschinenschnittstellenverdrahtung vor Stromschlag-, Energie-
und Brandgefahr schützt. Der Spannungsteiler ist nicht fehlertolerant und
Schutzkleinspannungsausgänge entsprechen nicht den Sicherheitsanforderungen
für Schutzkleinspannung zum Direktanschluss an Computer.
Der Spannungsteiler ist werksseitig auf 50:1 voreingestellt. Zur Auswahl einer anderen Einstellung für den
Spannungsteiler:

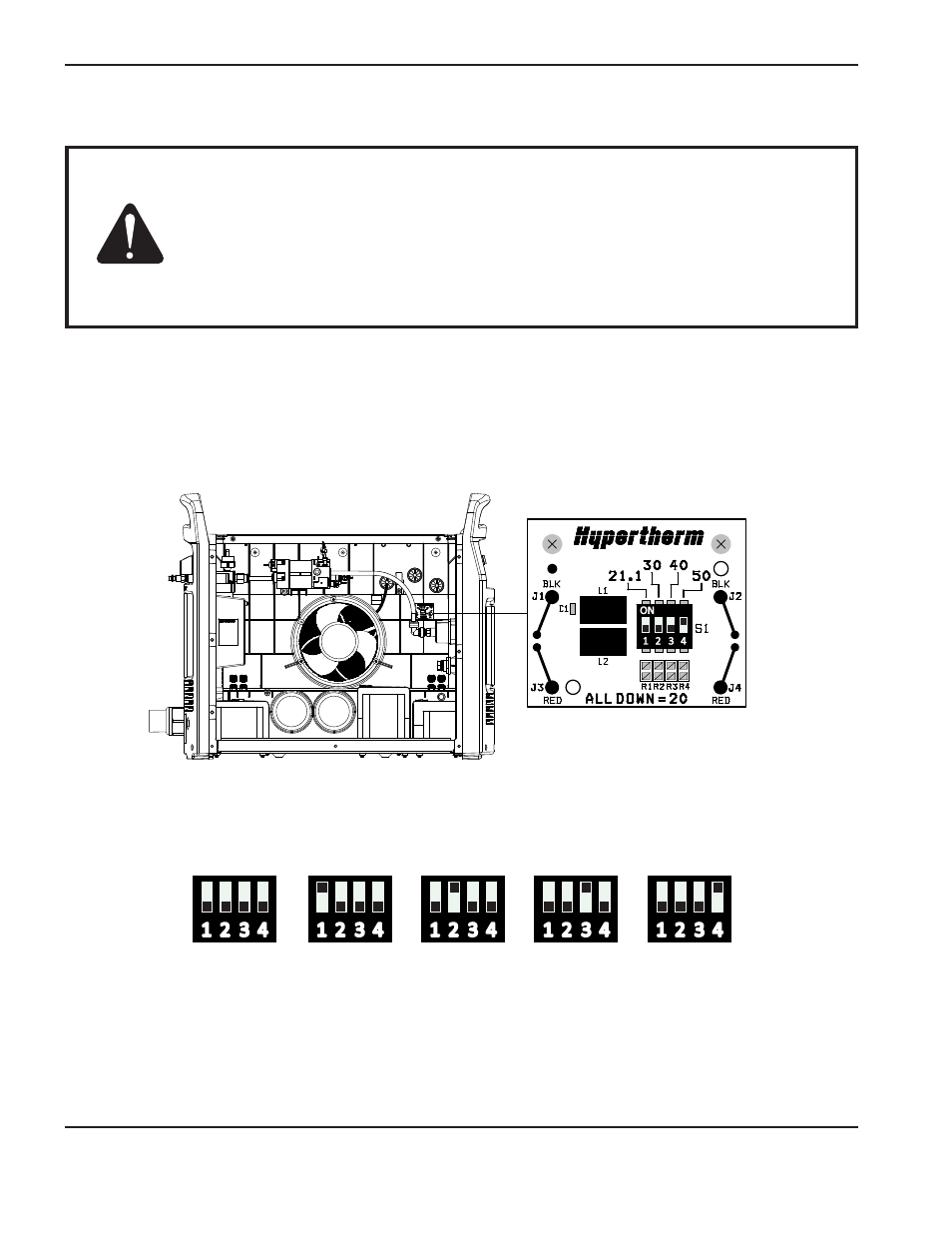

1. Suchen Sie die DIP-Schalter des Spannungsteilers auf der linken Seite der Stromquelle.
Die nachfolgende Abbildung zeigt die Standardeinstellung (50:1) mit dem Schalter Nr. 4 oben.
2. Bringen Sie die DIP-Schalter in eine der folgenden Stellungen.
20:1
21,1:1
30:1
40:1
50:1
