Fehlerbeseitigung und systemtests
8-52
powermax
105 Wartungshandbuch
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Test 6 – Brenner klemmt offen (TSO)/Brenner klemmt geschlossen (TSC)
Problem: Beim Einschalten tritt kein Fehler auf, aber der Störfallcode 0-30 wird beim Versuch, den Brenner zu zünden,
auf dem Bedienerbildschirm angezeigt.
Stellen Sie sicher, dass alle Verschleißteile ordnungsgemäß im Brenner installiert sind.
In einem Gerät, das mit installiertem Brenner und installierten Verschleißteilen im Leerlauf (kein Startsignal) arbeitet,
sollte ein Durchgang zwischen den schwarzen Doppeldrähten am mittleren Anschluss des Pilotlichtbogen-IGBTs
und dem roten, an J28 angeschlossenen Draht sein. Wenn Gas durch den Brenner strömt (Gastestmodus 1), sollte
zwischen diesen beiden Punkten ein sehr hoher Widerstand sein.
Anmerkung: Um das Gerät in den Gastestmodus zu schalten, rufen Sie den Wartungsbildschirm auf (siehe Seite
8-23 Anzeige des Wartungsbildschirms), bewegen Sie den Cursor auf „G“ (Gas) und schalten mit
dem Regler auf „1“ (Gastestmodus) um. Wenn kein Luftdurchfluss erfolgt, ist möglicherweise der
Druckregler defekt. Prüfen Sie das Fehlerprotokoll auf 3-20-n Störfälle.

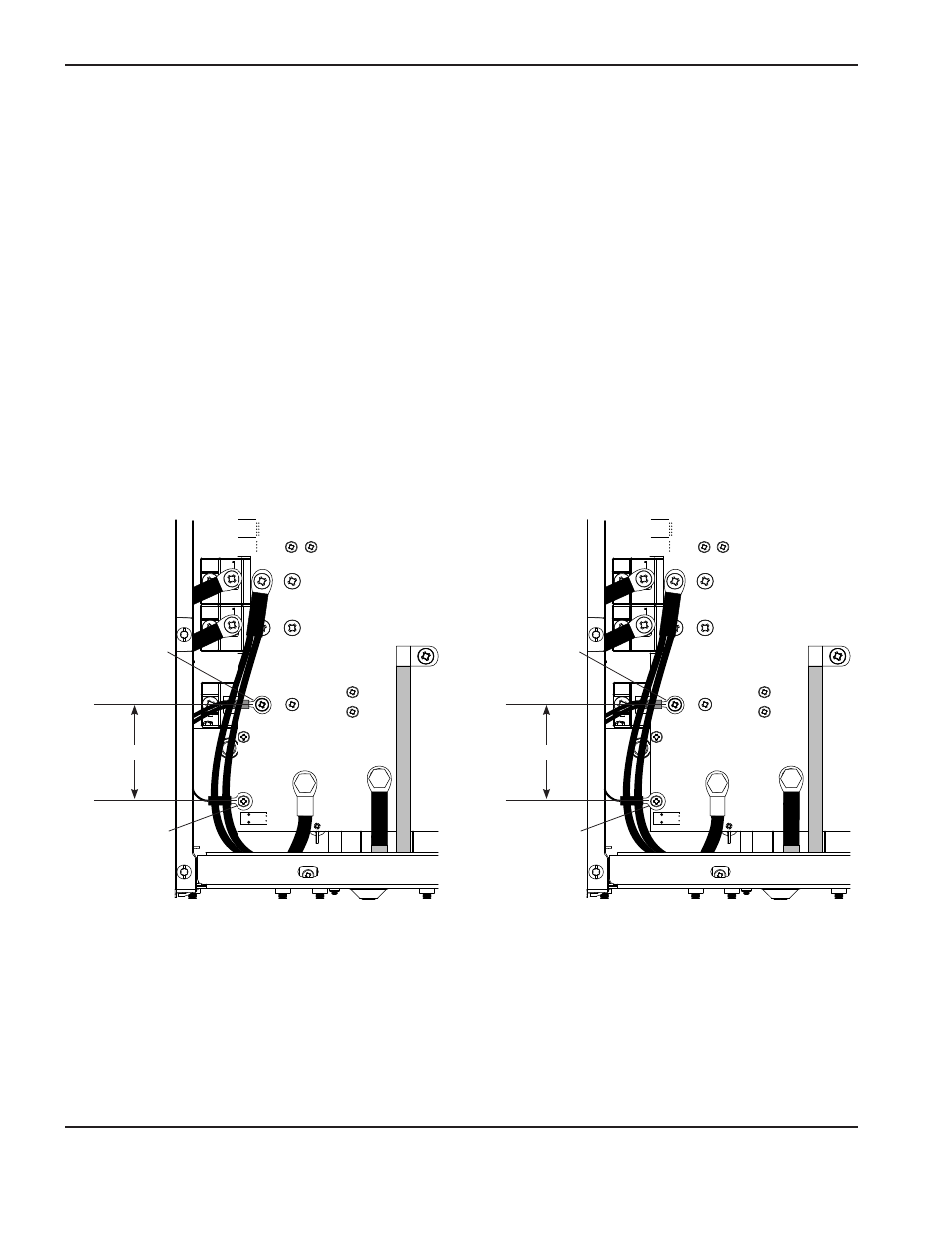

Gastestmodus 0 Gastestmodus 1
< 5 Ω > 10 kΩ
Schwarze
Drähte
Durchgang mit
Düse oder Brenner-
Außengehäuse
Roter Draht J28 Durchgang mit
Gerät negativ
