ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-23
1. Befestigen Sie die Spannungsteiler-Baukarte an der rechten Seite des Stromquellen-Lüfters. Ziehen Sie dazu die
mitgelieferten beiden Schrauben auf 11,5 kg cm an.
2. Entfernen Sie den runden Kunststoffstopfen, der die CPC-Öffnung an der Rückseite abdeckt.
CPC-Kunststoffstopfen
auf der Rückseite der
Stromquelle
Schrauben (075534)
Rechte
Durchführungstülle Magnetventil

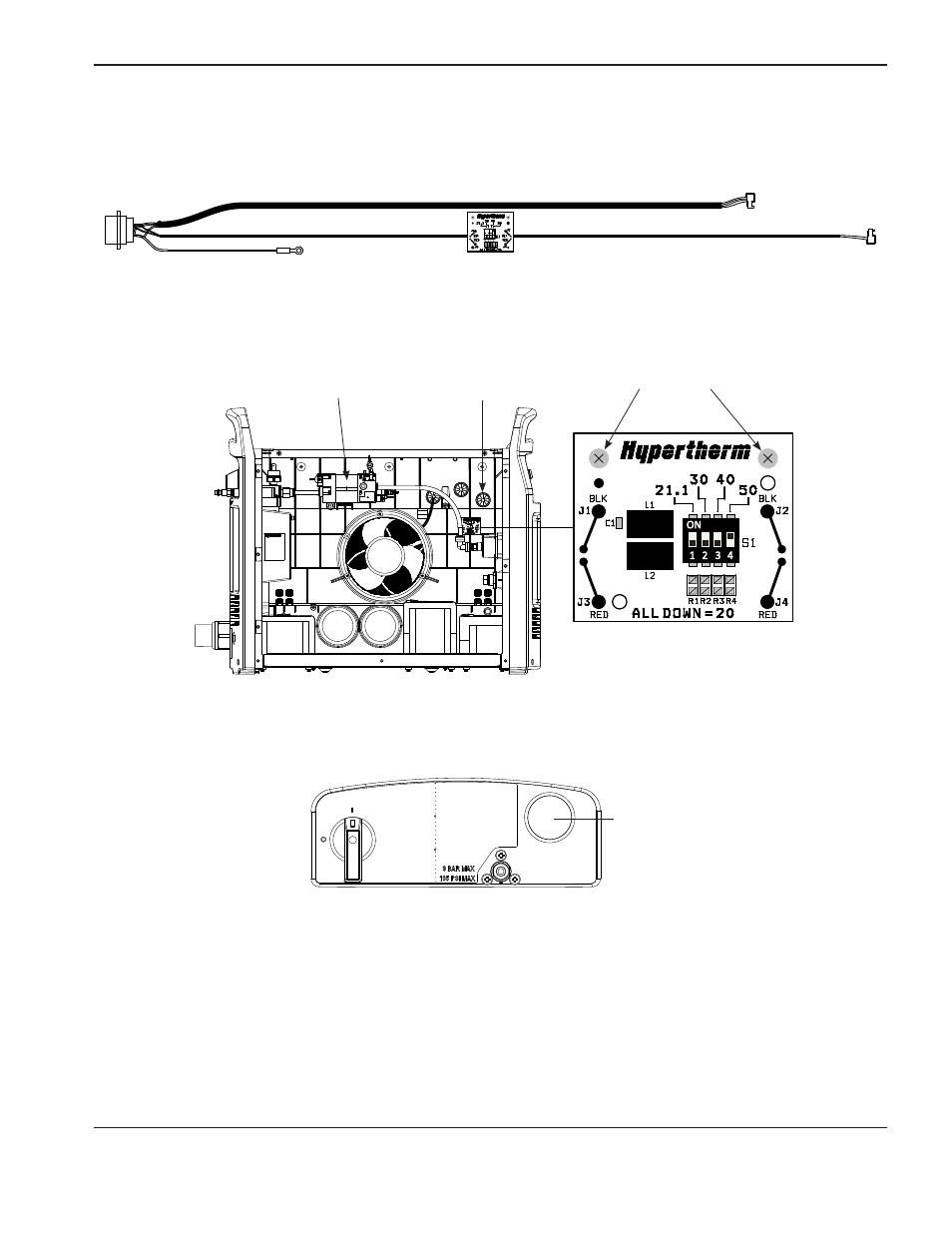

Installation des Maschinenschnittstellenkabels mit Spannungsteiler-Baukarte
Spannungsteiler-Baukarte mit CPC-Anschluss und Kabeln
