ErsEtzEn dEr stromquEllEnkomponEntEn
9-54
powermax
105 Wartungshandbuch

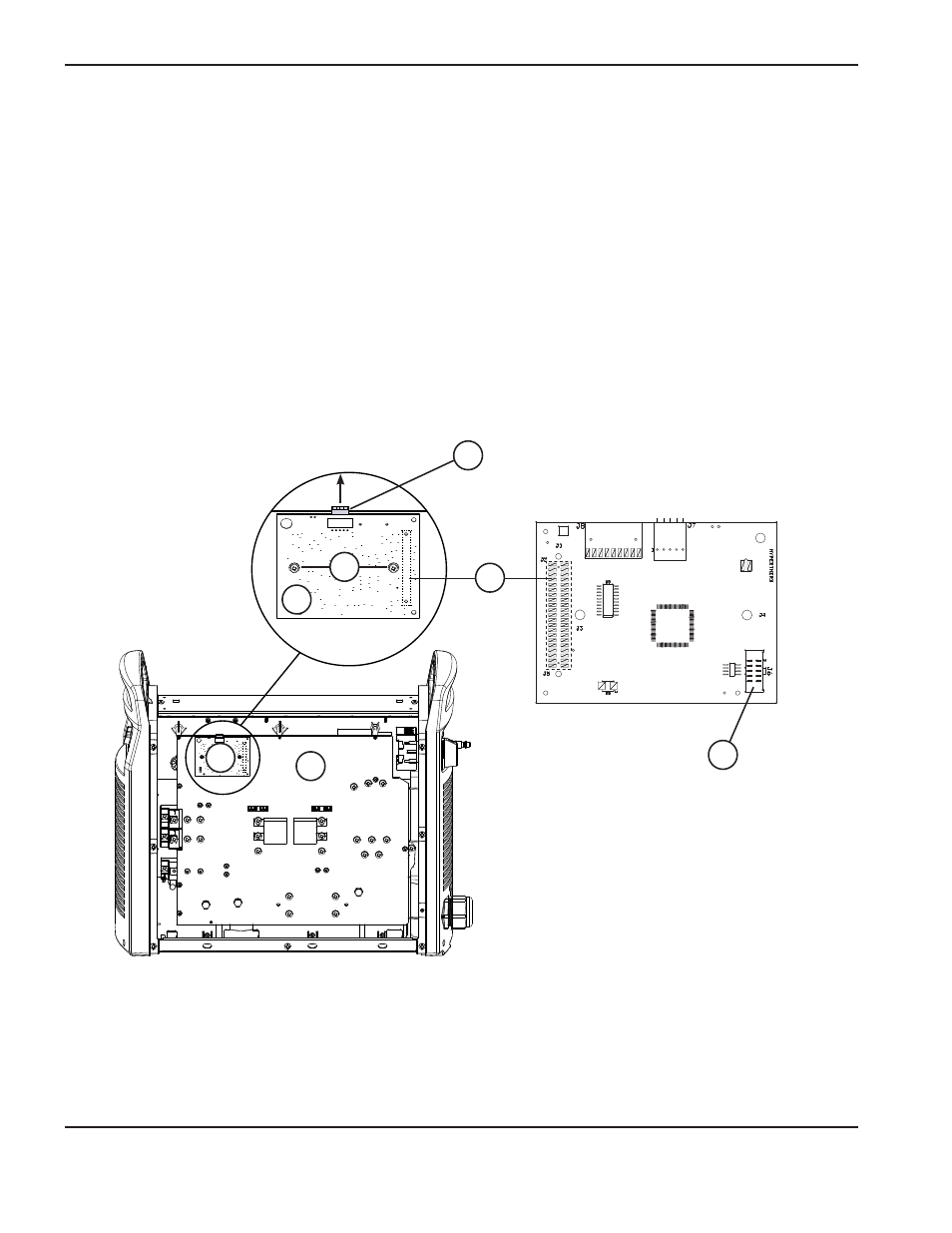

Einbau der DSP-Baukarte
1. Schließen Sie das Flachbandkabel von der Steuerbaukarte an den Steckverbinder (6) auf der Rückseite der DSP-
Baukarte an.
2. Richten Sie vorsichtig die beiden Reihen der Steckverbinderstifte (4), die sich auf der Rückseite der DSP-Baukarte
(3) befinden, auf die Passbohrungen in der Leistungsbaukarte (5) aus.
3. Setzen Sie die Steckverbinderstifte der DSP-Baukarte vorsichtig in die Leistungsbaukarte, bis die Karte vollständig
einrastet. Achten Sie darauf, dass Sie die Stifte nicht verbiegen.
4. Schließen Sie den DSP-Steckverbinder (1) an der Oberseite der DSP-Baukarte (3) an.
Anmerkung: Dieser Schritt ist nur bei Geräten mit eingebauter RS485-Schnittstellenkarte erforderlich.
5. Ziehen Sie die beiden Befestigungsschrauben (2) auf 8,1 kg cm an.
1
4
6
2
3
3
5
DSP Rückansicht
DSP Vorderansicht
