Ersetzen des Werkstückkabelsteckers
1. Schneiden Sie den Gummiknickschutz mit einer Rasierklinge oder einem scharfen Messer von einem Ende zum
anderen auf. Achten Sie darauf, dass das Werkstückkabel dabei nicht eingeschnitten wird.
2. Entfernen Sie den Gummiknickschutz vom Werkstückkabelstecker.

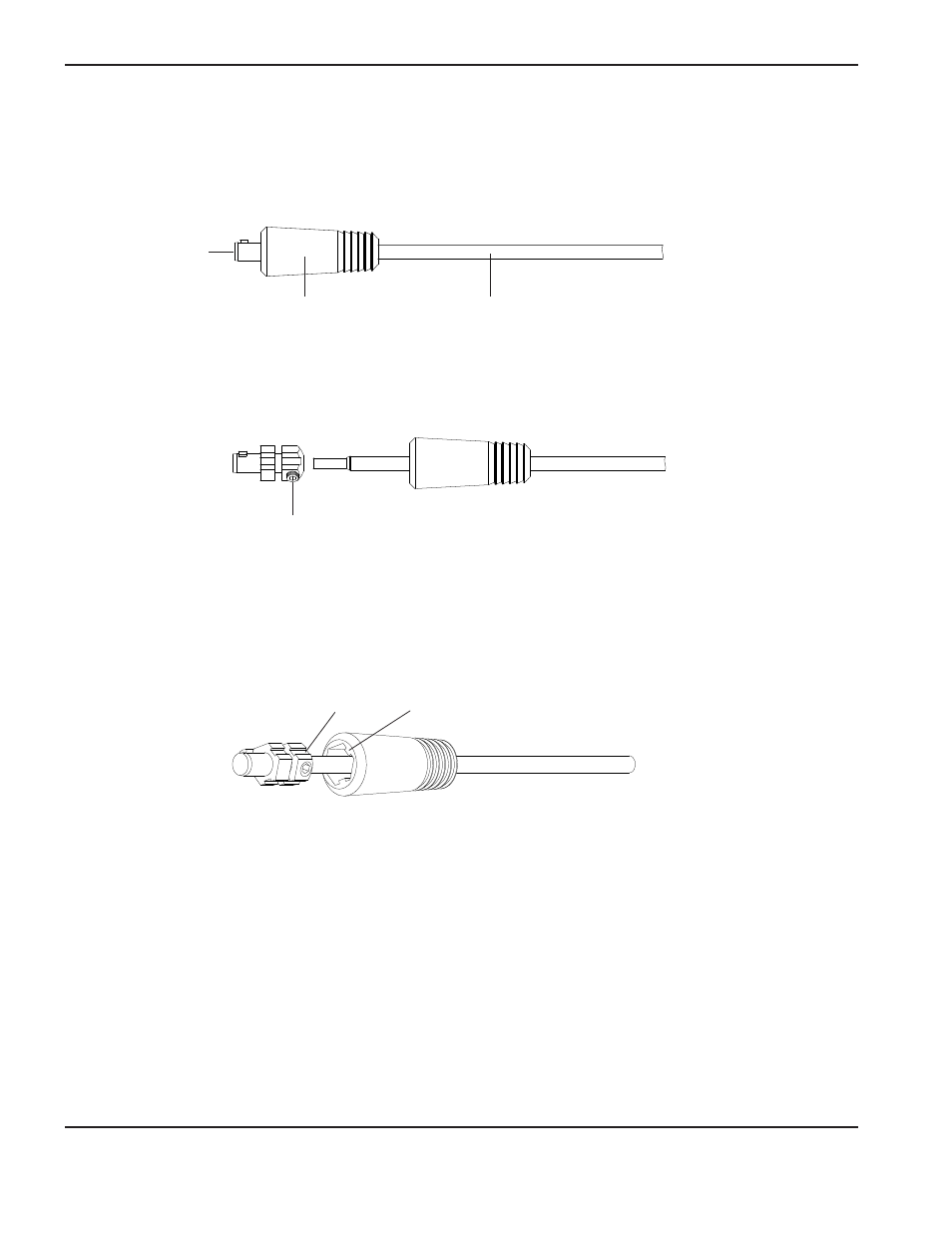

Werkstückkabelstecker
Gummiknickschutz
Werkstückkabel
3. Lösen Sie die Stellschraube des Werkstückkabelsteckers und ziehen Sie den Werkstückkabelstecker aus der
Steckdose.
4. Schieben Sie den neuen Gummiknickschutz über das Werkstückkabel.
Stellschraube
5. Setzen Sie das Ende des Werkstückkabels in den neuen Werkstückkabelstecker.
6. Ziehen Sie die Stellschraube auf 115,2 kg cm an.
7. Richten Sie die Laschen am Gummiknickschutz auf die Aufnahmeschlitze am Werkstückkabelstecker aus.
8. Schieben Sie den Gummiknickschutz über den Werkstückkabelstecker, bis er fest sitzt.
Schlitz
Lasche
