Fehlerbeseitigung und systemtests
8-18
powermax
105 Wartungshandbuch
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B

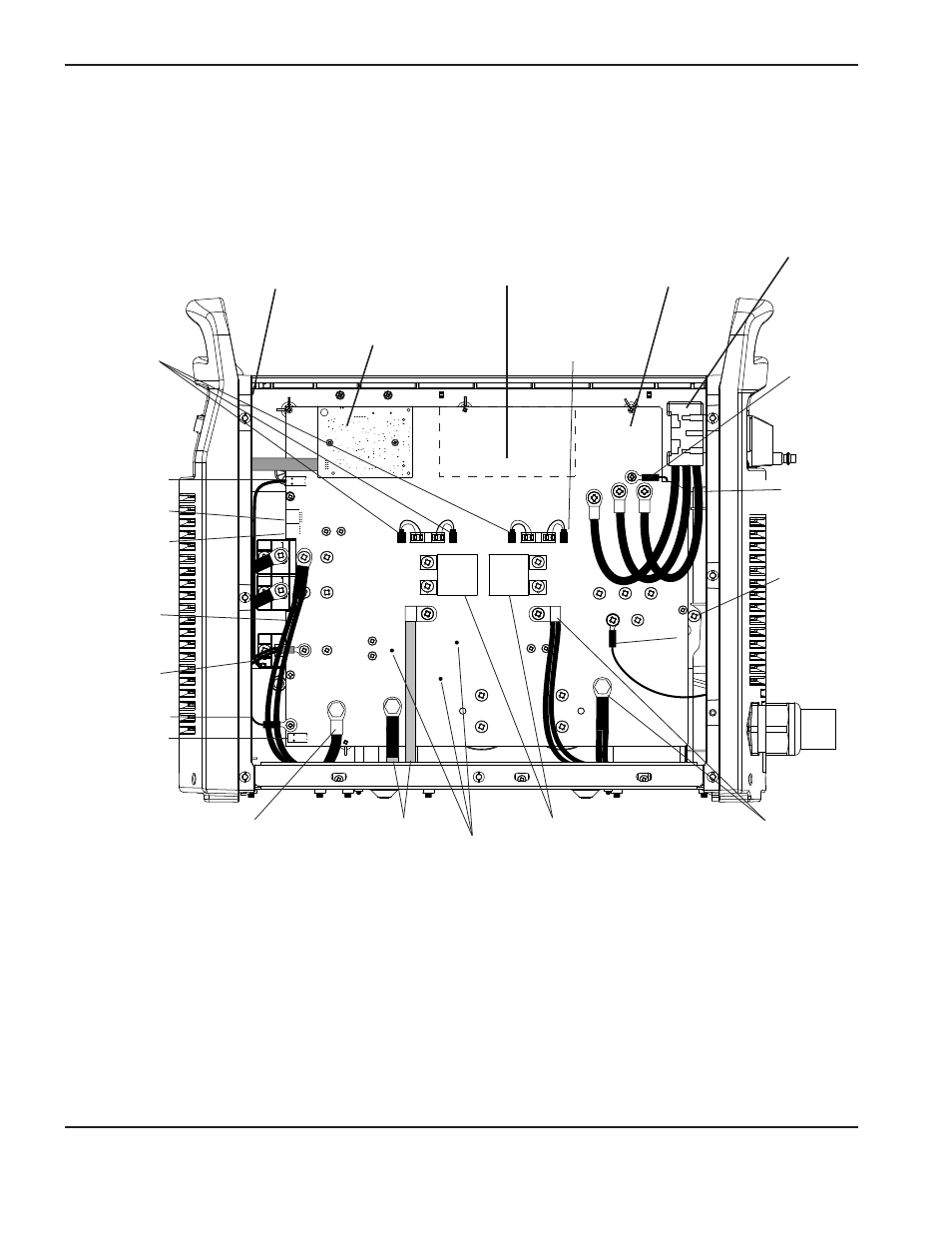

230–400 V CE, 380 V CCC/230–400 V CE Stromquelle Übersicht
Netzschalter (S1)
Leistungsbaukarte Sperrwandler Steuerbaukarte
DSP-Baukarte
Testpunkte
Gate-
Steueranschlüsse
Steckverbinder
J11
Steckverbinder
J17
Steckverbinder
J18
Steckverbinder
J32
BLK-
Temperatursensor
3uF-Kondensatoren
Schutzleiter
Düsendrähte
Elektrodendraht
Transformatordrähte
Dämpfungs-
widerstands-
draht
BLK-
Drosseldrähte
AC-
Eingangsdrähte (3)
Werkstückkabel
Dämpfungs-
widerstands-
draht
Ausgangs-
drossel-
drähte
