ErsEtzEn dEr stromquEllEnkomponEntEn
9-68
powermax
105 Wartungshandbuch
17. Sichern Sie den Düsendraht-Ringkabelschuh durch Anziehen der Schraube
auf 23 kg cm an der Leistungsbaukarte.
18. Stecken Sie den Steckverbinder des Brennerschnittstellenkabels in die
Buchse J17 auf der Leistungsbaukarte. Vergewissern Sie sich, dass
der orangefarbene Draht im Stecker auf den Aufdruck „ORG“ auf der
Leistungsbaukarte ausgerichtet ist.

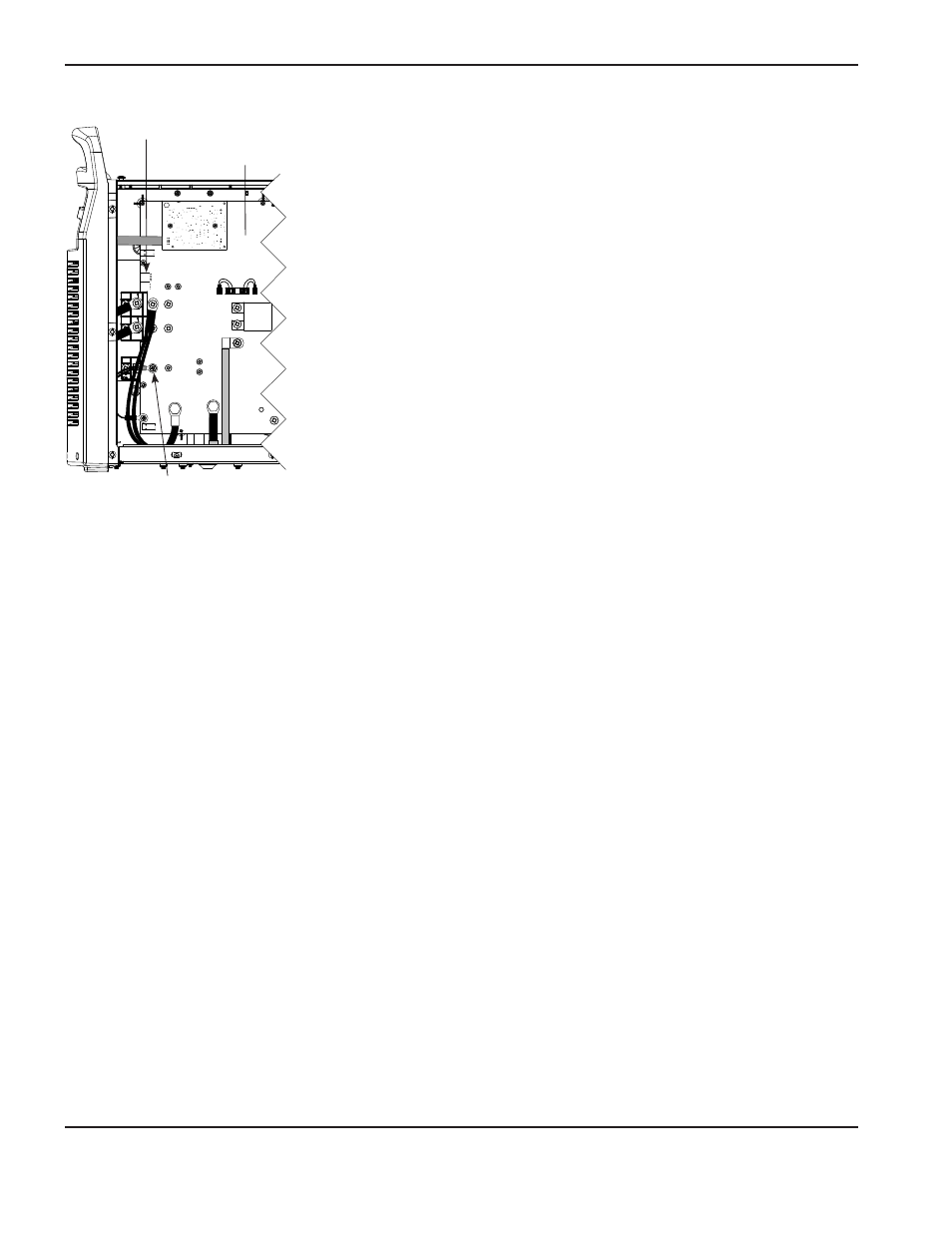

Buchse J17
Düsendrahtschraube
Leistungsbaukarte
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
