ErsEtzEn dEr stromquEllEnkomponEntEn
9-70
powermax
105 Wartungshandbuch
Ersetzen der Ausgangsdrossel

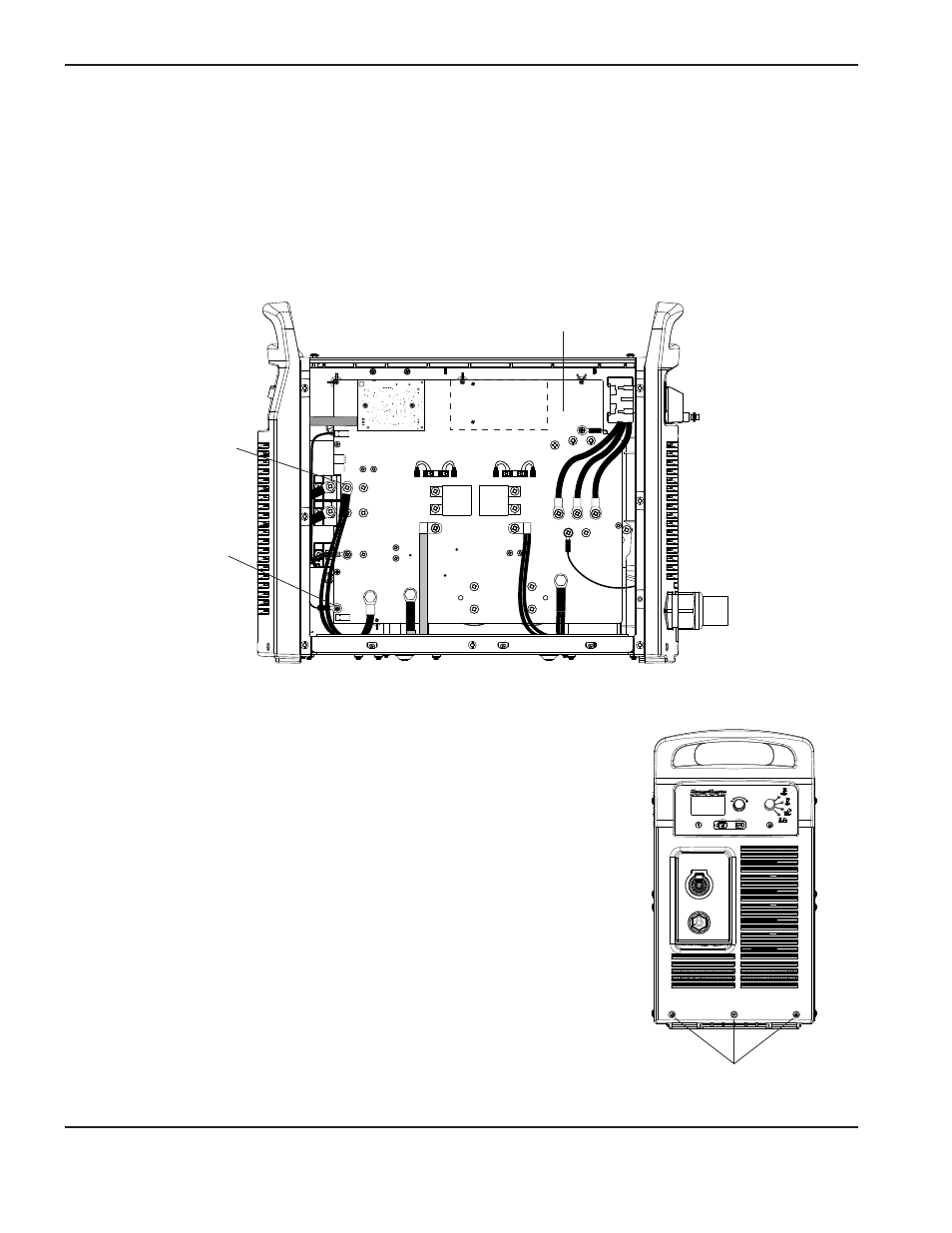

1. Entfernen Sie die Schraube bei J28, die den Elektrodendraht an der Leistungsbaukarte sichert.
2. Entfernen Sie die Schraube, die die Ausgangsdrosseldrähte an der Leistungsbaukarte sichert.
Anmerkung: Die unten gezeigte Leistungsbaukarte ist ein 200–600 V CSA-Typ. Die Anschlüsse für die
Ausgangsdrosseldrähte und den Elektrodendraht sind bei allen Typen gleich.
Befestigungsschrauben der
Vorderwand
3. Entfernen Sie die drei Befestigungsschrauben an der Unterseite der
Vorderwand.
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Befestigungsschraube für
Ausgangsdrosseldrähte
Befestigungsschraube
für Elektrodendraht
Leistungsbaukarte
