Fehlerbeseitigung und systemtests
8-12
powermax
105 Wartungshandbuch

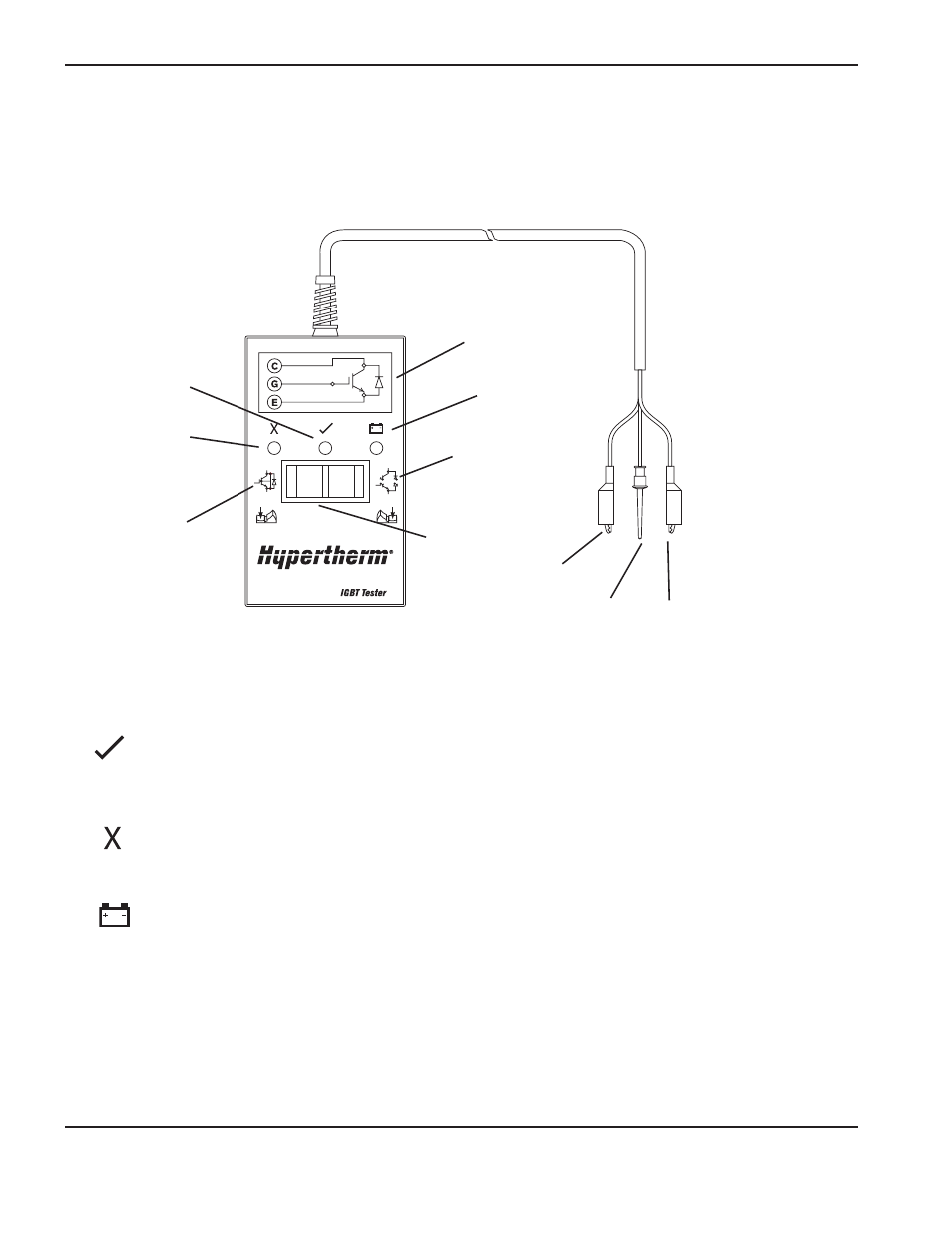

Hypertherm IGBT-Tester
Verwenden Sie den Hypertherm IGBT-Tester (IGBT = insulated gate bipolar transistor) (Teile-Nummer 128883), wie
in den folgenden Kapiteln beschrieben, oder bauen Sie sich Ihren eigenen IGBT-Tester nach dem auf Seite 8-15
Schaltplan für den Bau eines IGBT-Testersgezeigten Stromlaufplan, um die IGBTs zu testen.
128884
OK-LED (grün)
Kollektor
(rot)
Schaltplan
Fehler-LED (rot)
Test für
kurzgeschlossenen
IGBT
„Niedriger
Batteriestand“-LED
(rot)
Test für
unterbrochenen
IGBT
Wippschalter
Gate
(gelb)
Emitter
(schwarz)
LED-Anzeigen und Gerätetests
Grüne „OK“-LED
Wenn diese LED leuchtet, bedeutet dies, dass der IGBT den Test für einen unterbrochenen IGBT
bestanden hat, wenn der Schalter nach rechts gedrückt wird, oder für einen kurzgeschlossenen IGBT,
wenn der Schalter nach links gedrückt wird.
Rote „Fehler“-LED
Wenn diese LED leuchtet, bedeutet dies, dass der IGBT den Test für einen unterbrochenen IGBT nicht
bestanden hat, wenn der Schalter nach rechts gedrückt wird, oder für einen kurzgeschlossenen IGBT,
wenn der Schalter nach links gedrückt wird.
Rote „niedriger Batteriestand”-LED
Wenn diese LED leuchtet, bedeutet dies, dass die Batteriespannung zu niedrig ist, um die Testschaltung
mit Energie zu versorgen. Ersetzen Sie die Batterie.
Anmerkung: Der Hypertherm IGBT-Tester erfordert mindestens 8 V, um seine Schaltung mit
ausreichender Energie zu versorgen.
