ErsEtzEn dEr stromquEllEnkomponEntEn
9-20
powermax
105 Wartungshandbuch
5. Entfernen Sie die oberen beiden TORX-
Schrauben T20 an jeder Seite der
Stromquelle.
6. Setzen Sie die Filterabdeckung
auf den Filter an der Rückseite der
Stromquelle. Richten Sie dabei die
Schraubenlöcher auf die Löcher in der
Stromquellenabdeckung aus.
7. Stecken Sie die vier im Set enthaltenen
TORX-Schrauben T20 durch die Filter-
und die Stromquellenabdeckung. Ziehen
Sie die Schrauben auf 23 kg cm
fest.

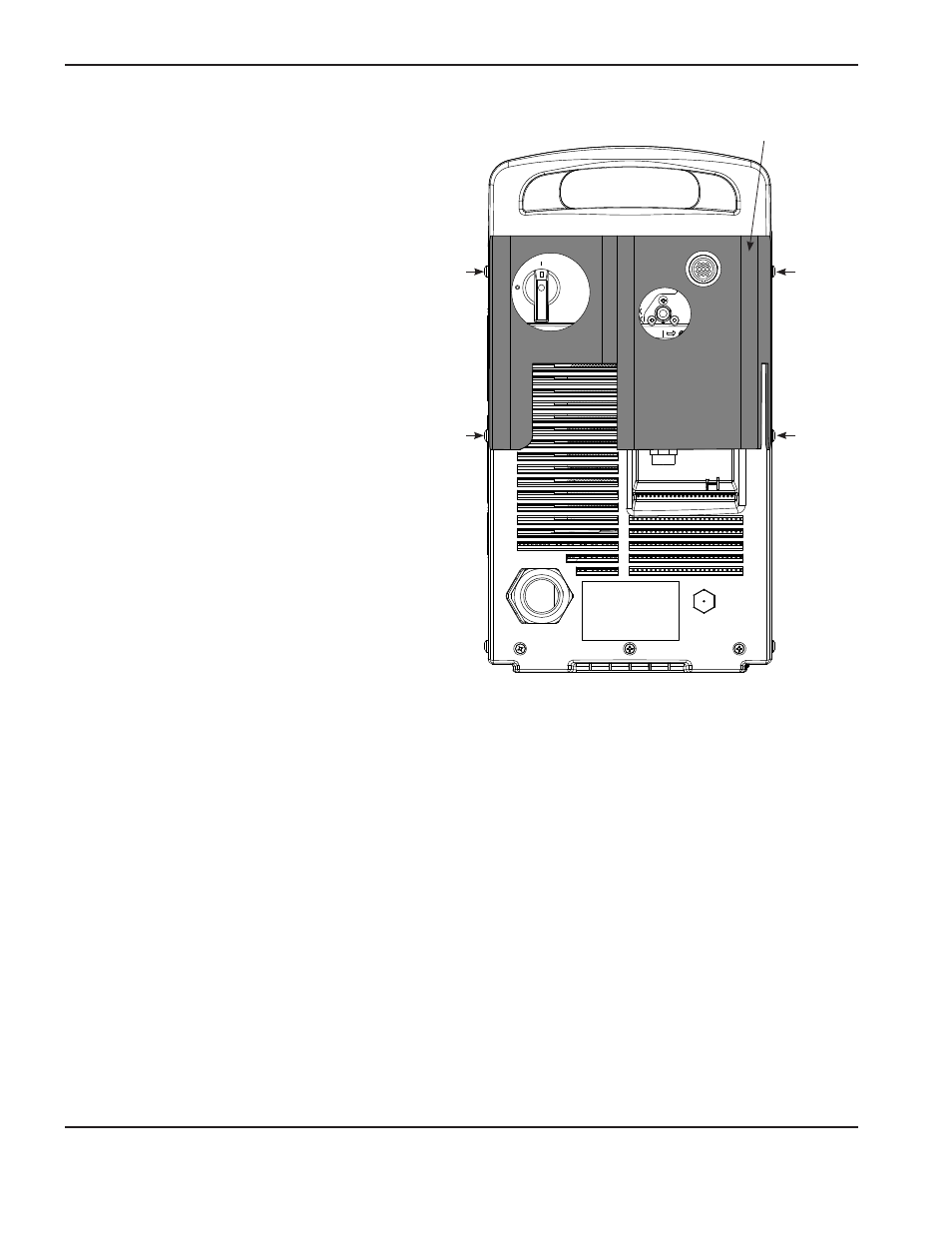

Schraube
Schraube Schraube
Schraube
Filterabdeckung
