ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-81
6. Trennen Sie die Schnellkupplungssteckdose von der Vorderwand, indem Sie die vier Befestigungsschrauben
entfernen.
7. Entfernen Sie den Bolzen, der das Werkstückkabel an der Werkstückkabel-Steckdose sichert.
8. Entfernen Sie die Mutter und die Beilagscheibe, die die Werkstückkabel-Steckdose an der Vorderwand sichern.
9. Schieben Sie die Werkstückkabel-Steckdose durch die Vorderwand.

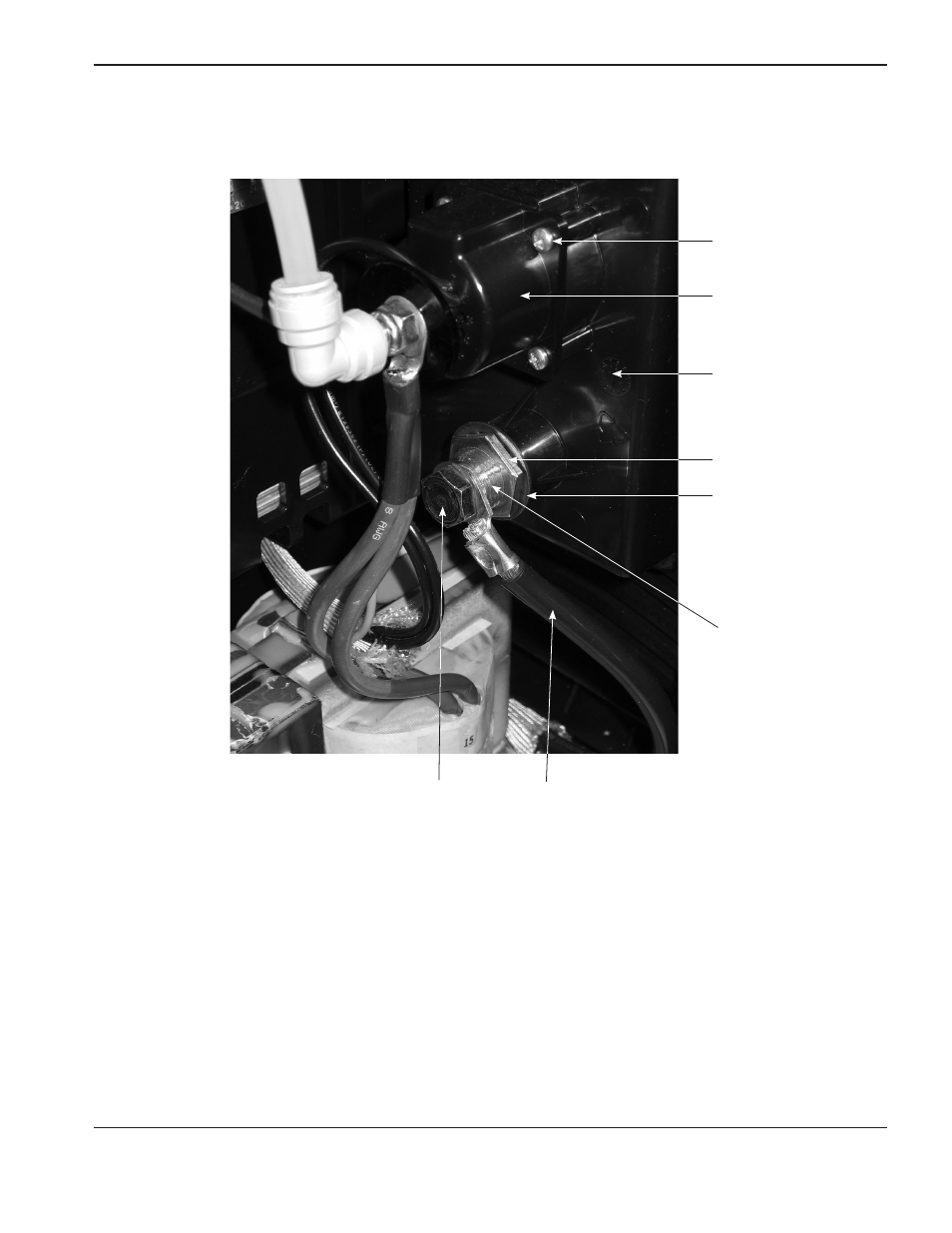

Schnellkupplungssteckdose
Befestigungsschrauben (4)
Vorderwand
Bolzen
Mutter
Beilagscheibe
Werkstückkabel
Werkstückkabel-
Steckdose
