Schneiden im handbetrieb
powermax
105 Wartungshandbuch 5-7

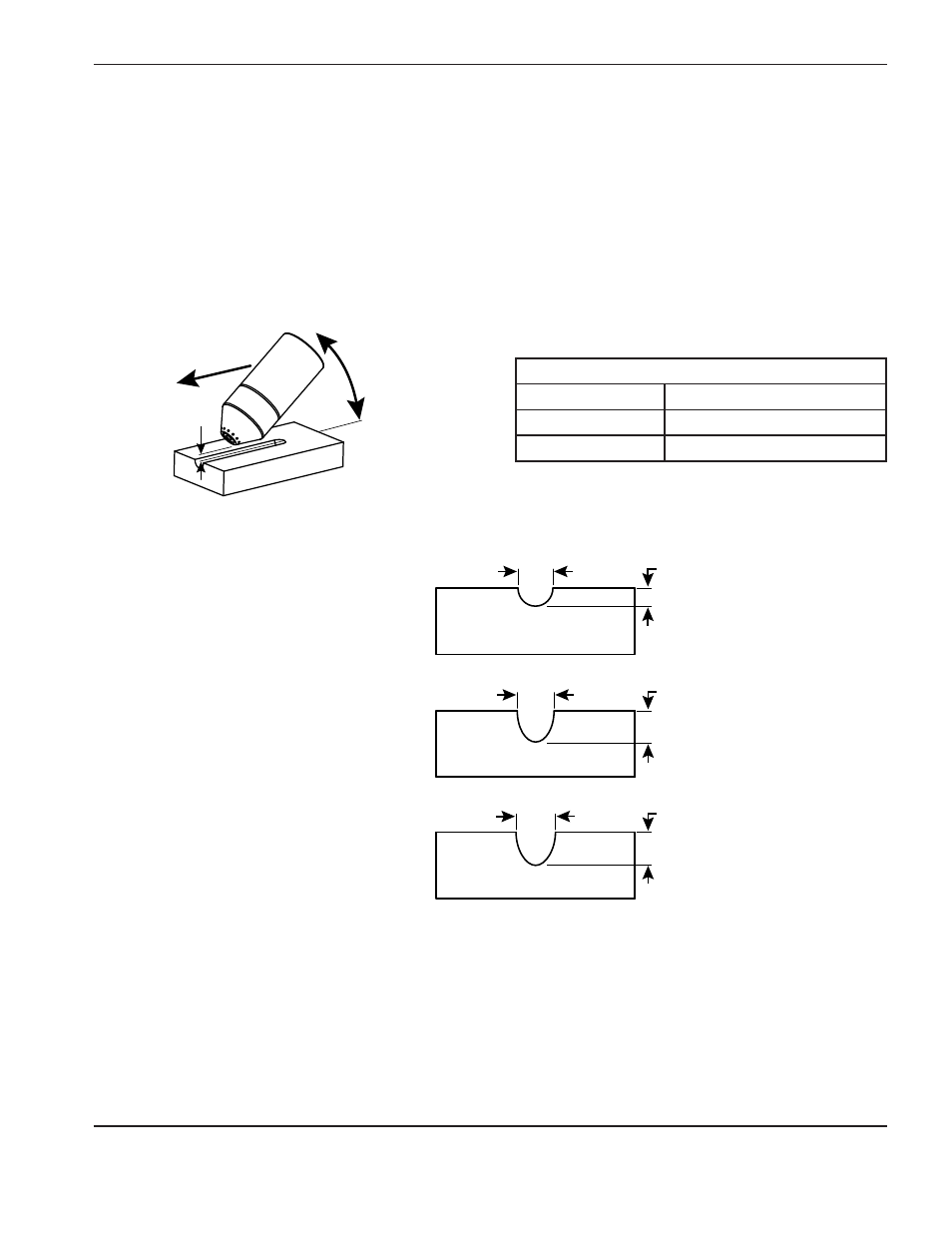

Fugenprofil
Durch Variieren der Geschwindigkeit, mit der sich der Brenner über das Werkstück bewegt, des Abstands zwischen
Brenner und Werkstück, des Winkels, in dem der Brenner zum Werkstück gehalten wird, und des Ausgangsstroms der
Stromquelle können unterschiedliche Fugentiefen erzielt werden.
Winkel
Geschwindigkeit
Abstand
Typisches Fugenprofil bei 65 A
Metallentfernungsmenge bei
unlegiertem Stahl 4,8 kg/h
Typisches Fugenprofil bei 85 A
Metallentfernungsmenge bei
unlegiertem Stahl 8,8 kg/h
Typisches Fugenprofil bei 105 A
Metallentfernungsmenge bei
unlegiertem Stahl 9,8 kg/h
Breite
6,6 mm
Breite
7,1 mm
Breite
7,4 mm
Tiefe
3,6 mm
Tiefe
6,1 mm
Tiefe
6,4 mm
Betriebsparameter
Geschwindigkeit 50,8–63,5 cm/min
Abstand 6,4–9,5 mm
Winkel 35–40°
