ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-25
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J32
J18
Leistungsbaukarte

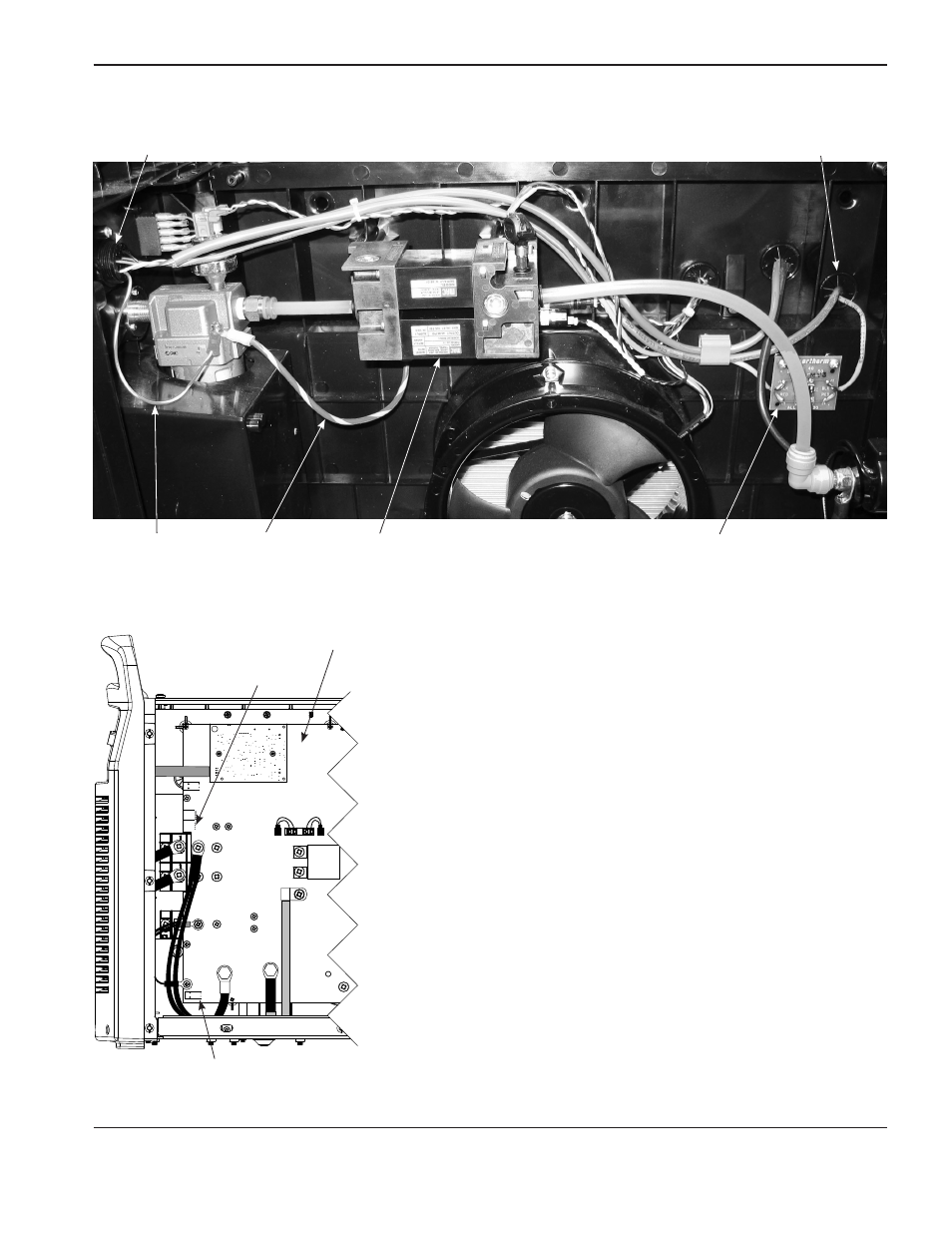

7. Führen Sie das dicke Kabel (vom CPC-Anschluss) durch die
rechte Durchführungstülle und dann auf der linken Seite der
Leistungsbaukarte nach unten bis zum Steckverbinder J18.
8. Stecken Sie den Kabelstecker in den Steckverbinder der
Leistungsbaukarte. Vergewissern Sie sich, dass der rote Draht
im Kabelstecker auf den Aufdruck „RED“ auf der Leistungsbaukarte
ausgerichtet ist.
9. Führen Sie das dünne Kabel (von der rechten Seite der
Spannungsteiler-Baukarte) durch die rechte Durchführungstülle
und dann auf der linken Seite der Leistungsbaukarte nach unten bis
zum Steckverbinder J32.
10. Stecken Sie den Kabelstecker in den Steckverbinder der
Leistungsbaukarte. Vergewissern Sie sich, dass der rote Draht
im Kabelstecker auf den Aufdruck „RED“ auf der Leistungsbaukarte
ausgerichtet ist.
CPC-Anschluss
Magnetventil
Rechte
Durchführungstülle
Spannungsteiler-Baukarte CPC-Anschluss
Schutzleiterdraht
Mittelplatte
Schutzleiterdraht
