Mechanisiertes schneiden
powermax
105 Wartungshandbuch 7-7
Anschließen eines optionalen seriellen Kabels für die RS485-Schnittstelle
Der serielle Stecker für die RS485-Schnittstelle an der Rückseite der Stromquelle ermöglicht es, ein externes Gerät
an das Powermax-Gerät anzuschließen. Sie können beispielsweise das Powermax-Gerät durch eine CNC-Steuerung
fernsteuern.
Die Powermax-Stromquelle muss an der Rückseite über einen werkseitig installierten (oder Benutzer-installierten)
seriellen Stecker für die RS485-Schnittstelle verfügen. Die Steckdose an der Rückseite der Stromquelle ermöglicht den
Zugriff auf die RS485-Baukarte in der Stromquelle.
Verfügt Ihre Stromquelle nicht über einen RS485-Stecker, dann bestellen Sie Set 228539: „Powermax65/85/105
RS485-Baukarte mit Kabeln“. Befolgen Sie die Installationsanweisungen im Kapitel Auswechseln der
Stromquellenkomponenten des Wartungshandbuchs. Das Wartungshandbuch können Sie unter www.hypertherm.com
(Dokumentensammlung unter „Bibliothek“) herunterladen.
Mit installiertem RS485-Stecker:
1. Stromquelle ausschalten (OFF).
2. Verbinden Sie das RS485-Kabel vom externen Gerät mit der Steckdose an der Rückseite der Powermax-
Stromquelle.

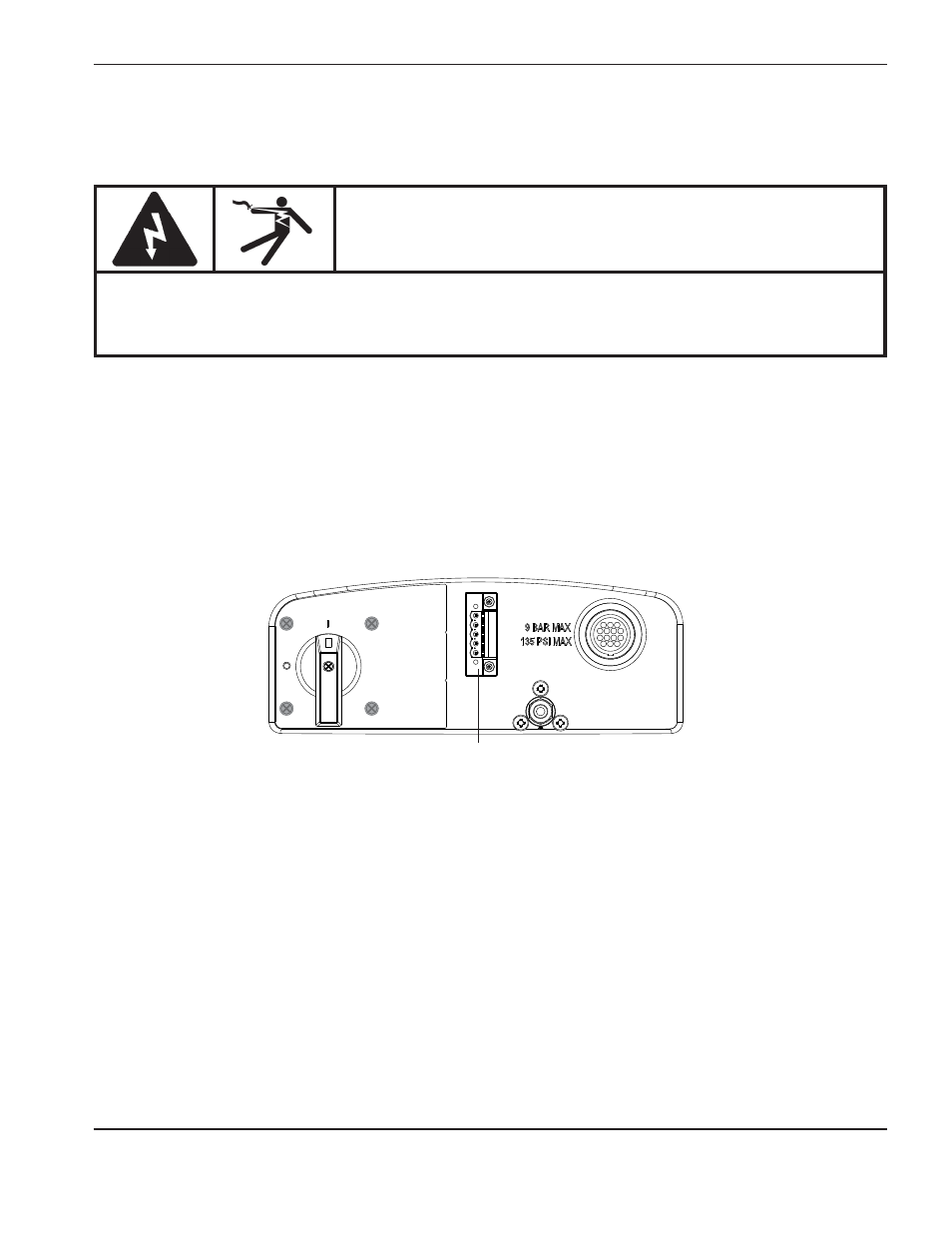

RS485-Steckverbinder
Zugriff auf die rohe Lichtbogen-Spannung
Zum Zugriff auf die geteilte rohe Lichtbogen-Spannung siehe Mitteilungsblatt für den Außendienst Nr. 807060.
WARNUNG
STROMSCHLAG-, ENERGIE- UND BRANDGEFAHR
Durch direktes Anschließen an den Plasma-Stromkreis für den Zugriff auf die rohe Lichtbogenspannung
erhöht sich die Stromschlag-, Energie- und Brandgefahr im Falle eines Einzelstörfalls.
Ausgangsspannung und Ausgangsstrom des Stromkreises sind auf dem Typenschild vermerkt.
