ErsEtzEn dEr stromquEllEnkomponEntEn
9-82
powermax
105 Wartungshandbuch
10. Entfernen Sie die drei Befestigungsschrauben der Vorderwand.
11. Bauen Sie die Vorderwand aus der Stromquelle aus.
12. Richten Sie die neue Vorderwand auf die Stromquelle aus und ziehen Sie die drei mitgelieferten
Befestigungsschrauben auf 23 kg cm an.
13. Setzen Sie das mit dem Gewinde versehene Ende der neuen Werkstückkabel-Steckdose mit nach oben zeigender
Keilnut in die Vorderwand ein.
14. Legen Sie die Beilagscheibe über die Werkstückkabel-Steckdose und ziehen Sie die Mutter auf der
Werkstückkabel-Steckdose fest.
15. Sichern Sie das Werkstückkabel durch Anziehen des Bolzens an der Werkstückkabel-Steckdose.
16. Sichern Sie die Schnellkupplungssteckdose durch Anziehen der vier Befestigungsschrauben auf 23 kg cm an der
Vorderwand.

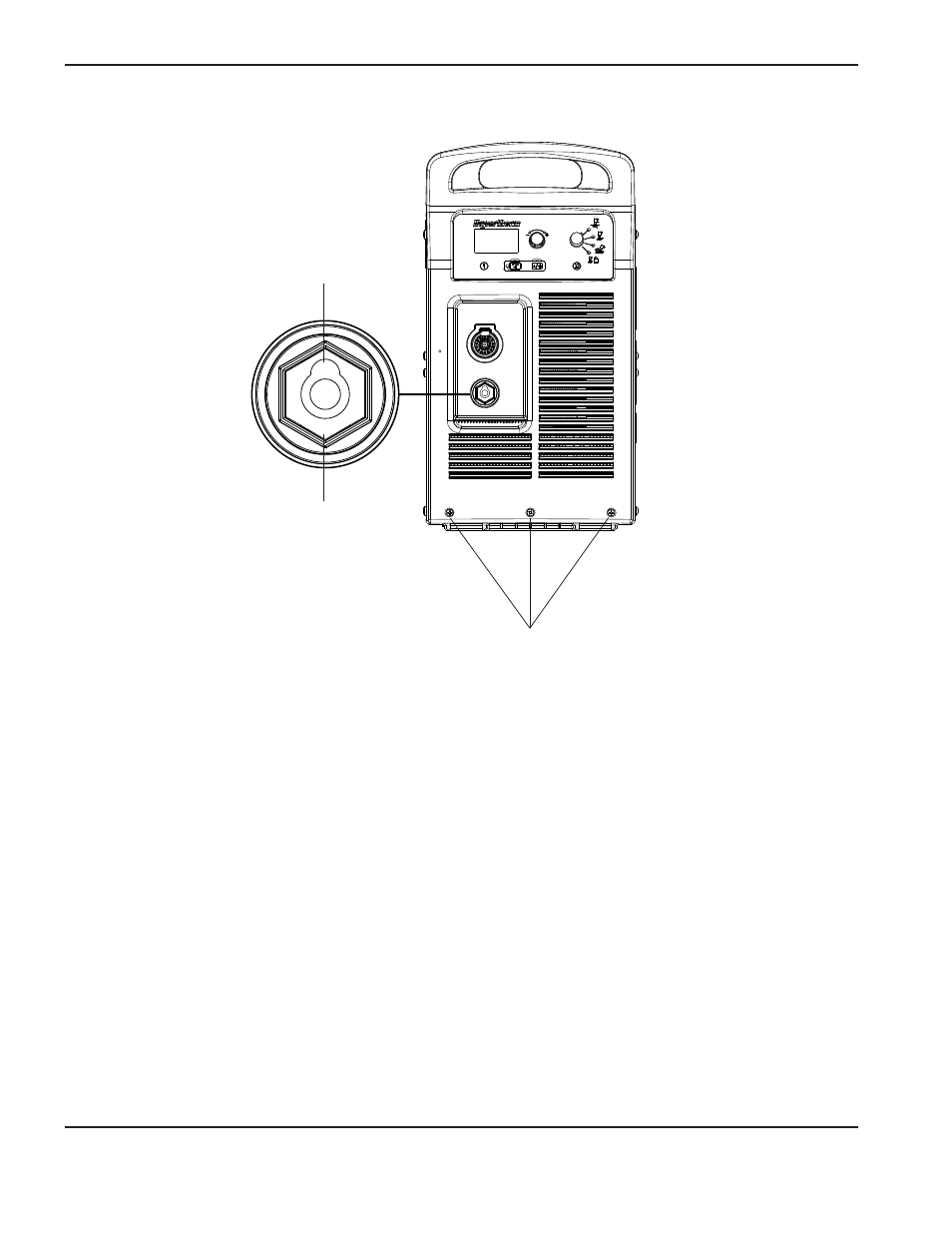

Befestigungsschrauben
der Vorderwand
Keilnut oben
Werkstückkabel-
Steckdose
