ErsEtzEn dEr stromquEllEnkomponEntEn
9-66
powermax
105 Wartungshandbuch
5. Trennen Sie den 90°-Einschubanschluss, indem Sie auf den Kunststoffring (am nächsten an der Messingmutter)
drücken und den Anschluss von der Mutter abziehen.
6. Trennen Sie den Elektrodendraht und zwei Ausgangsdrosseldrähte, indem Sie die Messingmutter entfernen, die den
Ringkabelschuh an der Schnellkupplungssteckdose sichert.
Anmerkung: Der Elektrodendraht und die beiden Ausgangsdrosseldrähte werden im gleichen Drahtverbinder
gehalten.
7. Entfernen Sie die Kunststoff-Beilagscheibe.

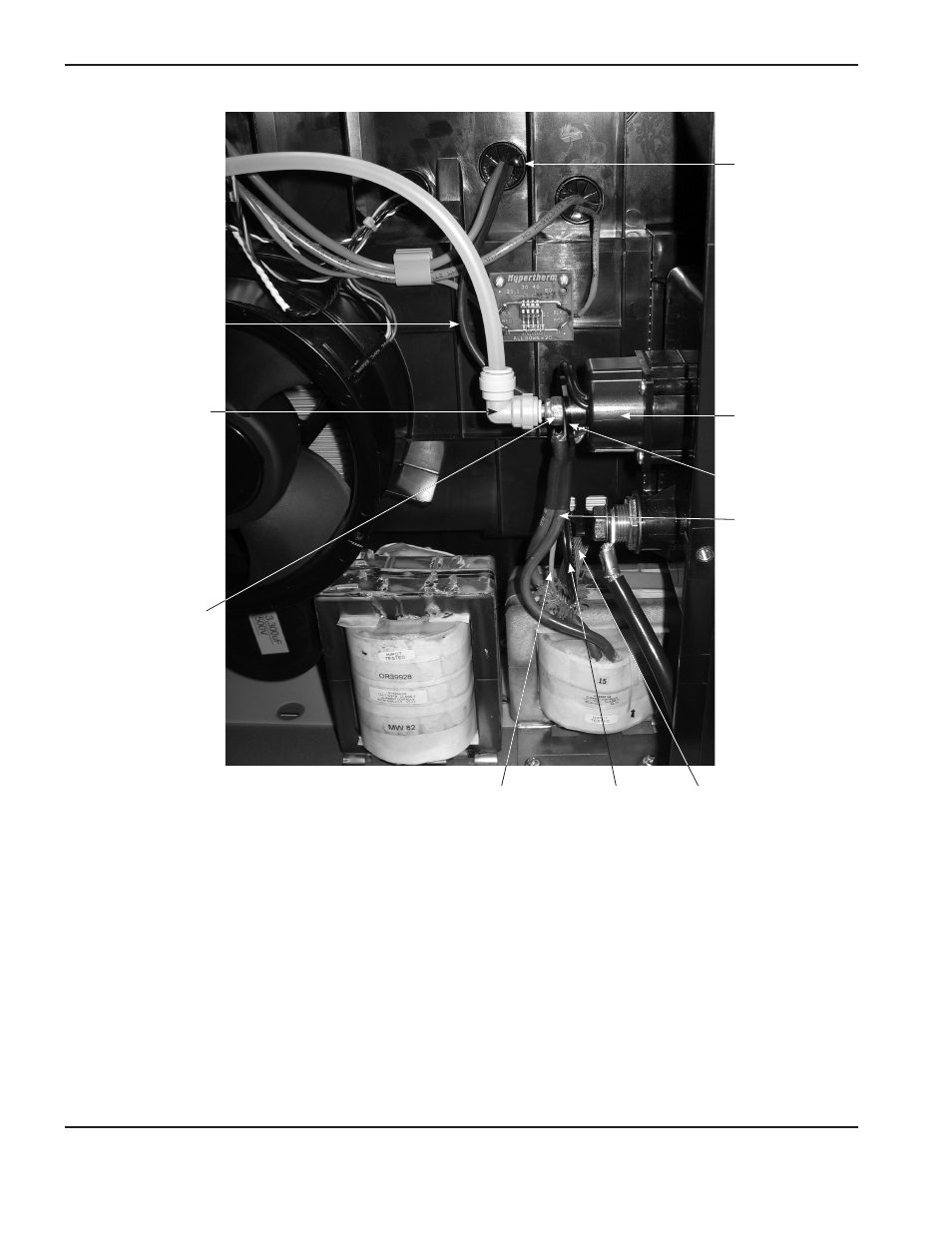

Obere
Durchführungstülle
90°-Einschubanschluss
Messingmutter
Brennerschnittstellenkabel
Schnellkupplungssteckdose
Düsendrähte (2) Elektrodendraht
Kunststoffbeilagscheibe
Ausgangsdrosseldrähte
(2)
Schutzmantel
