ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-57

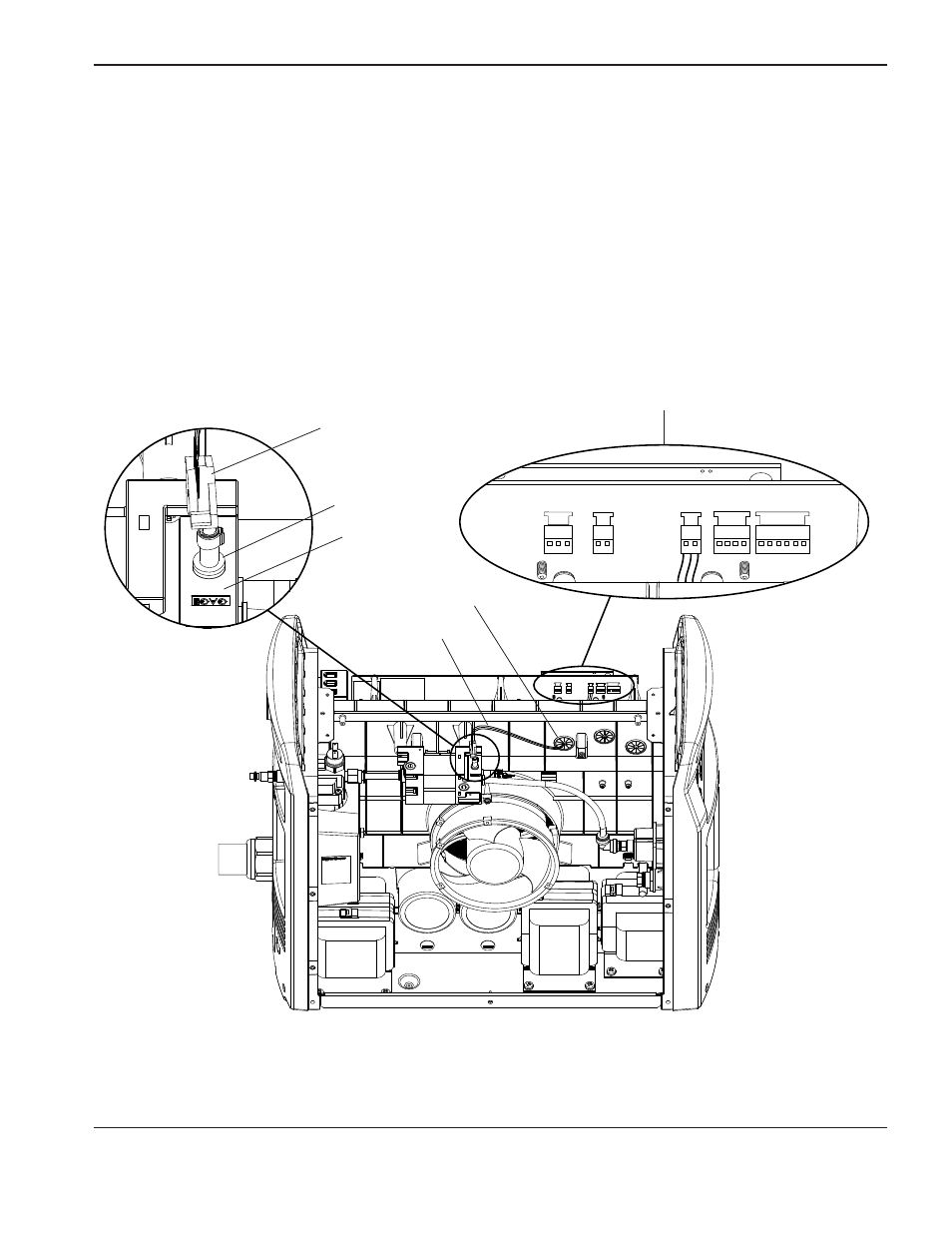

Ersetzen des Druckwandlers
1. Ziehen Sie den Steckverbinder J3 von der Rückseite der Leistungsbaukarte ab.
2. Ziehen Sie die Druckwandlerdrähte und den Steckverbinder durch die Durchführungstülle von der Lüfterseite der
Stromquelle.
3. Bauen Sie den Druckwandler aus dem Magnetventil aus, indem Sie den Kunststoffring gegen das Ventil drücken
und gleichzeitig den Druckwandler nach oben ziehen.
4. Setzen Sie den neuen Druckwandler in das Ventil ein und drücken Sie ihn nach unten, bis er fest sitzt.
5. Führen Sie den Steckverbinder des Druckwandlers und die Drähte durch die Durchführungstülle.
6. Stecken Sie den Steckverbinder des Druckwandlers in die Stiftleiste J3 auf der Leistungsbaukarte.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
Druckwandler
Kunststoffring
Ventil
Durchführungstülle
Druckwandlerdrähte
Anschlüsse der Leistungsbaukarte
