ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch
9-83

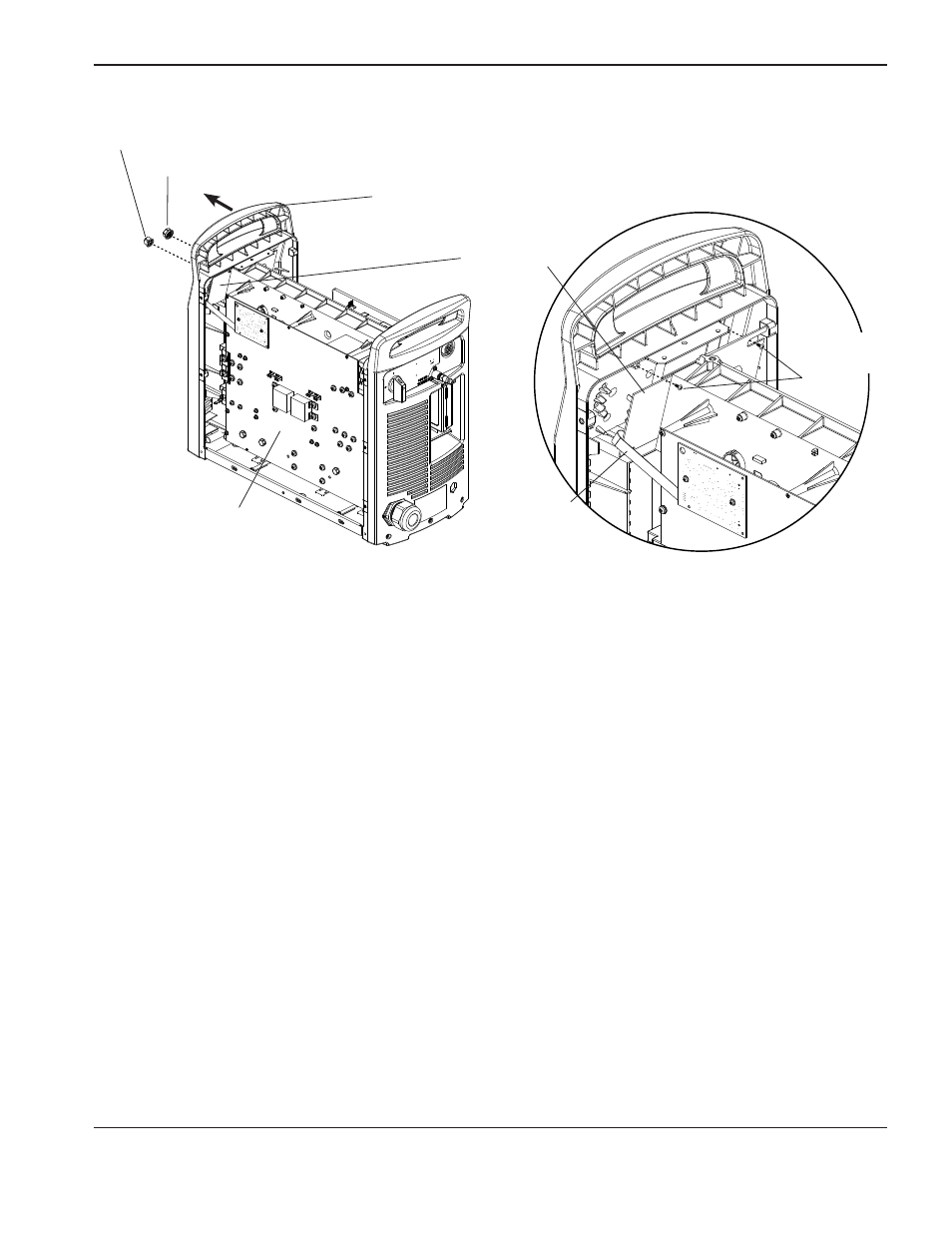

Steuerbaukarte
Vorderwand – oben
Betriebsart-Schalter
Stromstärkeregler
Leistungsbaukarte
Flachbandkabel
Obere
Befestigungsschrauben
17. Stecken Sie das Flachbandkabel in den Steckverbinder J6 an der Steuerbaukarte.
18. Ziehen Sie die Vorderwand oben vorsichtig von der Stromquelle weg und schieben Sie die Steuerbaukarte in ihren
Sitz.
19. Ziehen Sie die drei Befestigungsschrauben auf 8,1 kg cm an.
20. Richten Sie die flache Innenkante des Betriebsart-Schalters (mit der weißen Linie) auf die flache Seite des
Steuerbaukartenstiftes aus und schieben Sie den Schalterknopf gerade auf den Stift.
21. Richten Sie die flache Innenkante des Stromstärkereglers auf die flache Seite des Steuerbaukartenstiftes aus und
schieben Sie den Regler gerade auf den Stift.
