ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-87
Einbau des Zugentlastungs-Steckverbinders

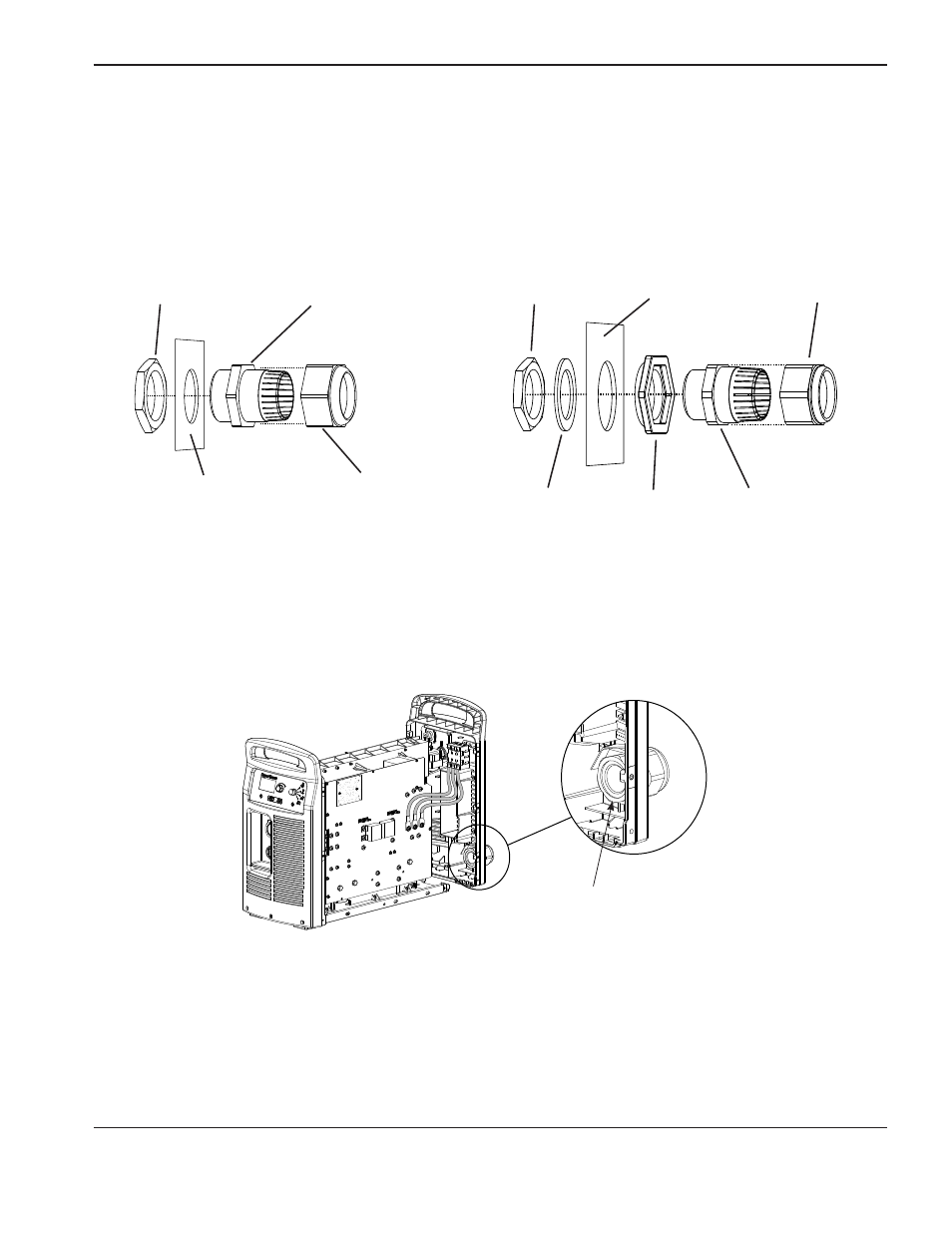

1. Nehmen Sie Bezug auf die entsprechende Abbildung unten und bauen Sie die Zugentlastungs-Steckverbinderteile
ein.
Zugentlastungshaltemutter
Zugentlastung
Rückseite der
Stromquelle
Alu-Unterlegscheibe Zugentlastungsadapter
Zugentlastungsmutter
innerhalb der
Stromquelle
Zugentlastungshaltemutter
Zugentlastung
Rückseite der Stromquelle
Zugentlastungsmutter
innerhalb der Stromquelle
200–600 V CSA, 230–400 V CE,
380 V CCC/230–400 V CE
Zugentlastung
380 V CCC und 400 V CE
Zugentlastung
Zugentlastungsmutter
in der Stromquelle
2. Ziehen Sie die Zugentlastungsmutter an, um den Zugentlastungs-Steckverbinder an der Stromquelle zu sichern.
