ErsEtzEn dEr stromquEllEnkomponEntEn
9-80
powermax
105 Wartungshandbuch

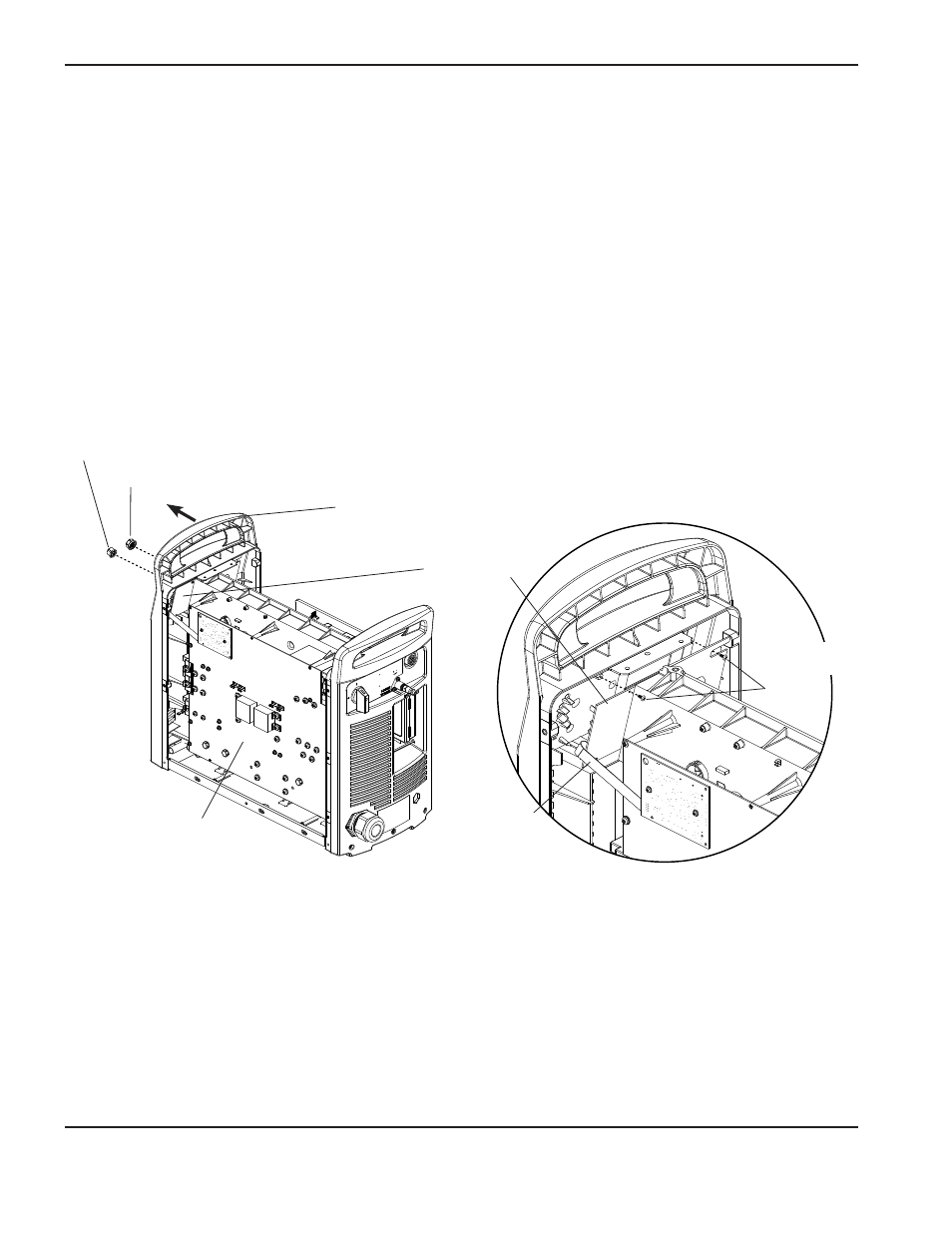

Ersetzen der Vorderwand
1. Entfernen Sie den Stromstärkeregler und den Betriebsart-Schalter an der Vorderwand, indem Sie sie gerade von
ihren Stiften abziehen.
2. Ziehen Sie die Vorderwand oben vorsichtig von der Stromquelle weg. Die Vorderwand bleibt noch mit dem Boden
der Stromquelle verbunden und kann nur ein kleines Stück bewegt werden.
3. Entfernen Sie die drei Schrauben, die die Steuerbaukarte an der Vorderwand sichern. Zwei Schrauben befinden
sich an der Steuerbaukarte jeweils am oberen Ende. Die dritte Schraube (nicht abgebildet) befindet sich in der Mitte
der Steuerbaukarte an der Unterkante.
4. Schieben Sie vorsichtig die Steuerbaukarte hinter der Vorderwand in Richtung Leistungsbaukartenseite der
Stromquelle.
5. Trennen Sie das Flachbandkabel von der Steuerbaukarte und legen Sie die Steuerbaukarte beiseite.
Steuerbaukarte
Vorderwand – oben
Betriebsart-Schalter
Stromstärkeregler
Leistungsbaukarte
Flachbandkabel
Obere
Befestigungsschrauben
