ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-75

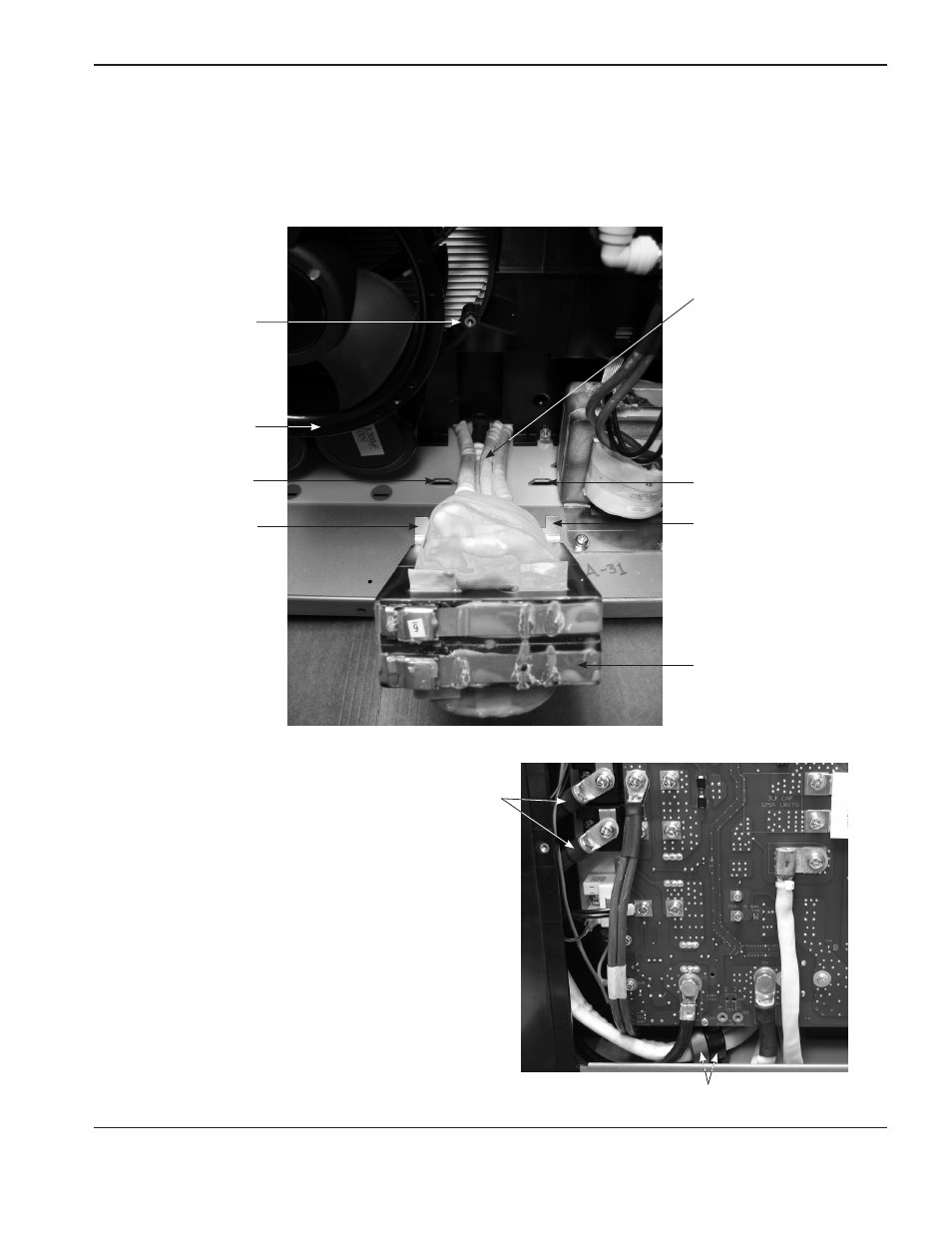

5. Schieben Sie die Lüfter-Bodenplatte nach links, so dass sie beim Ausbau des Transformators nicht stört.
6. Ziehen Sie den Transformator aus der Stromquelle heraus und führen Sie gleichzeitig vorsichtig die
Transformatordrähte durch die Öffnung an der Unterseite der Mittelplatte.
Anmerkung: Bei CE- und CCC-Typen sind zwei Ferritkerne
über den langen Transformatordrähten auf
der Seite der Leistungsbaukarte installiert,
die beim Ausbau des Transformators aus der
Stromquelle entfernt werden müssen.
Transformator
Schlitz in Bodenplatte Schlitz in Bodenplatte
Transformatordrähte (4)
Lüftermontageloch
in der Mittelplatte
Transformatorlasche Transformatorlasche
Bodenplatte des Lüfters
Ferritkerne (CE-Typen)
Lange Transformatordrähte
