Fehlerbeseitigung und systemtests
8-50
powermax
105 Wartungshandbuch
Test 5 – Sperrwandler (DC-Niederspannungen)
Problem: Keine Niederspannungen vorhanden.
Anmerkung: Tragen Sie geeignete persönliche Schutzausrüstung (PSA), wenn Sie das eingeschaltete Gerät
testen.
Der Sperrwandler erzeugt die DC-Niederspannungen der Stromquelle. Er liefert +3,3 VDC, +5 VDC, +24 VDC und
+48 VDC.
Prüfen Sie die Spannungen, wie in der Tabelle beschrieben. Wenn ein Wert nicht innerhalb ± 15 % liegt, führen Sie den
entsprechenden Test später in diesem Kapitel durch.

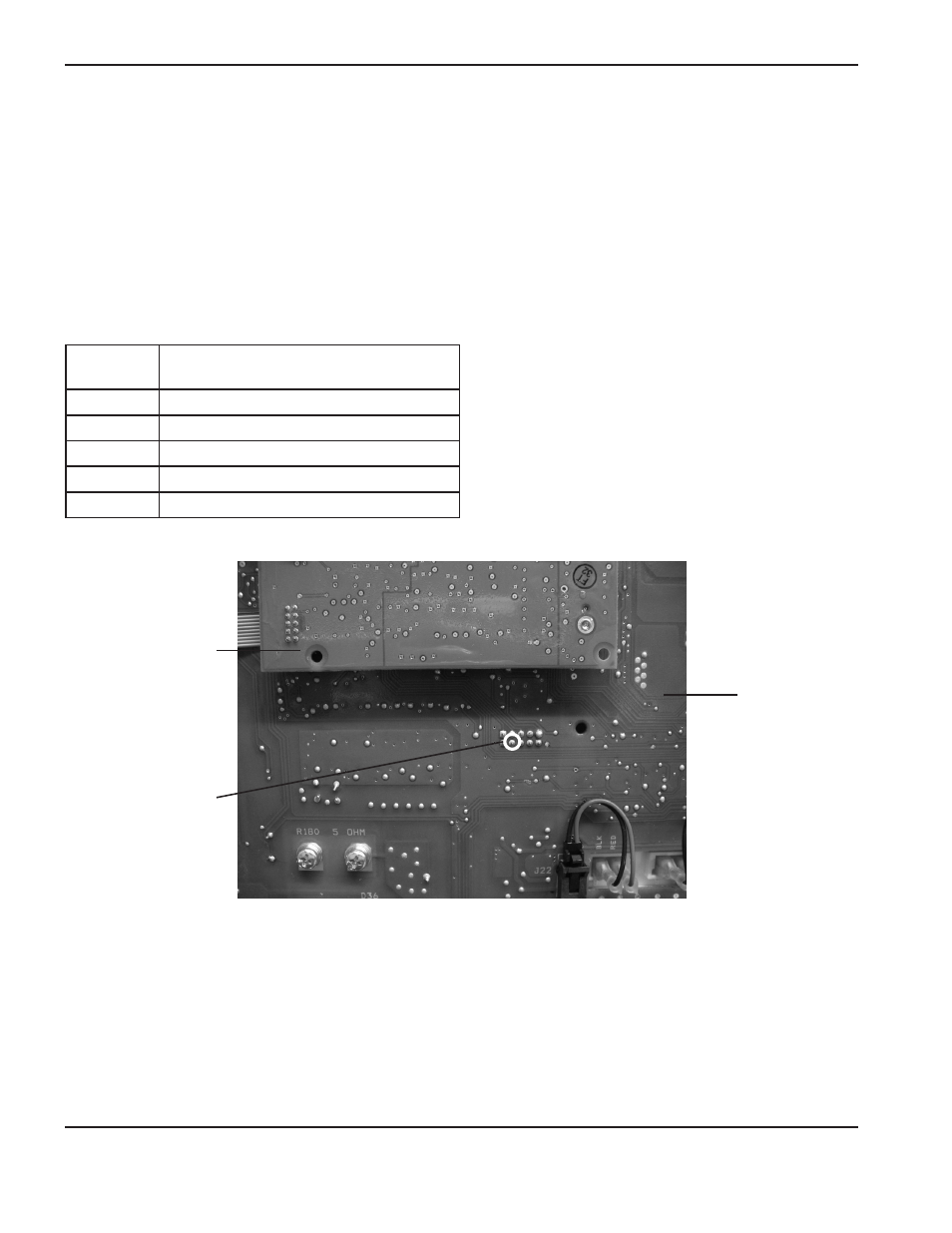

Volt DC Testpunkte (Chassis als Minuspol
verwenden)
Alle Einheiten
+48 J1 – Stift 1
+24 J5 – Stift 1
+5,0 J3 – Stift 3
+3,3 J15 – Stift 4
DSP-Baukarte
J15, Stift 4
Leistungsbaukarte
