ErsEtzEn dEr stromquEllEnkomponEntEn
9-56
powermax
105 Wartungshandbuch

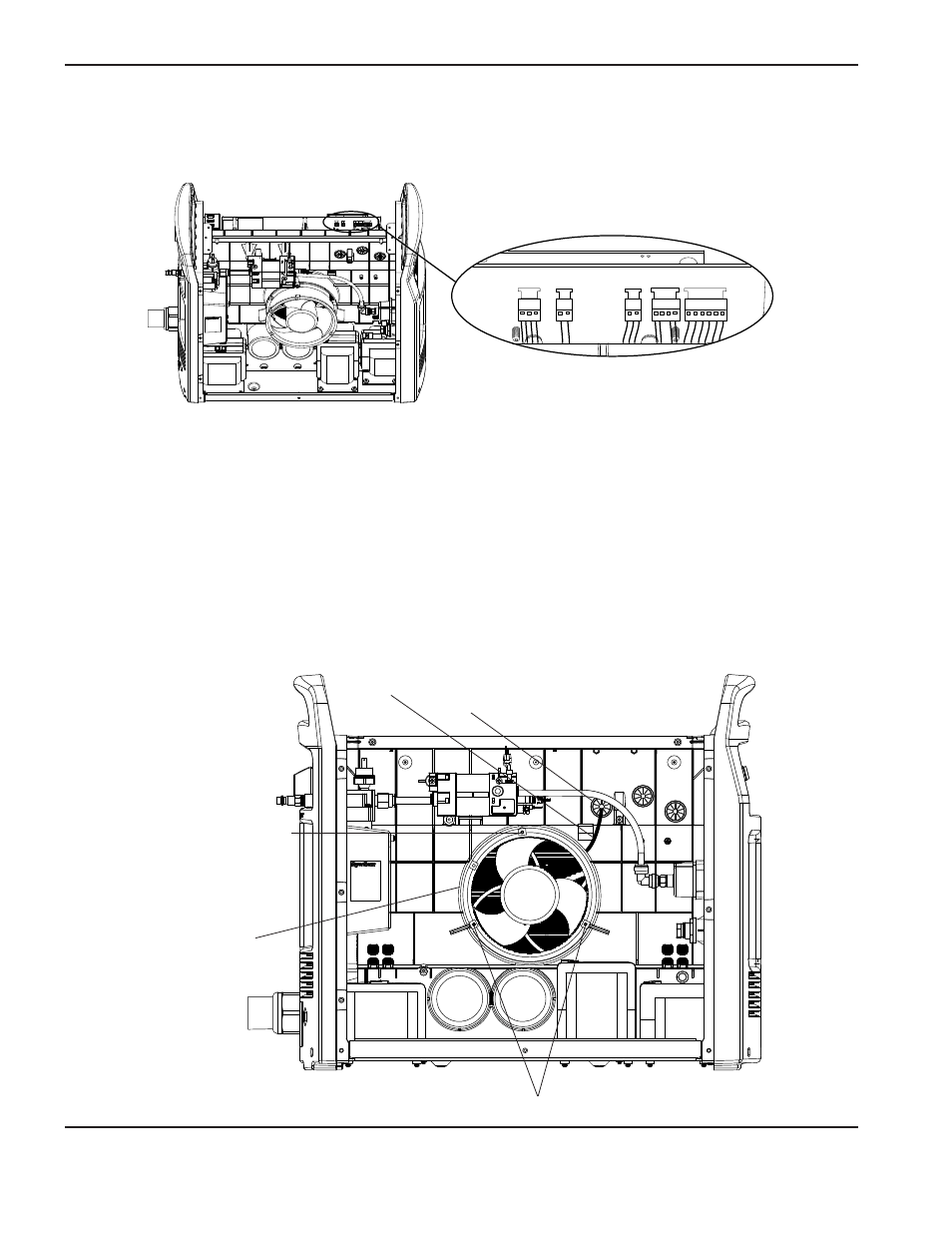

Ersetzen des Lüfters
1. Ziehen Sie den Steckverbinder J1 von der Rückseite der Leistungsbaukarte ab.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
2. Ziehen Sie den Lüfterdraht und den Steckverbinder durch die Durchführungstülle von der Lüfterseite der
Stromquelle.
3. Entfernen Sie die drei Befestigungsschrauben, die sich hinter dem Lüfterflansch befinden.
4. Bauen Sie den Lüfter aus der Stromquelle aus.
5. Richten Sie den neuen Lüfter aus und ziehen Sie die drei mitgelieferten Befestigungsschrauben auf 23 kg cm an.
6. Führen Sie den Lüfterdraht durch die Durchführungstülle.
7. Stecken Sie den Lüfterdrahtverbinder in die Stiftleiste J1 auf der Leistungsbaukarte.
Lüfterdraht
Lage der Befestigungsschraube
Lage der Befestigungsschraube
Lüfterflansch
Durchführungstülle
