ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-63
Ersetzen der Gasleitung
1. Schieben Sie den Kunststoffring auf den geraden Einschubanschluss und ziehen Sie gleichzeitig die Rückwand
oben vorsichtig von der Stromquelle ab, bis das Ende der kurzen Gasleitung aus dem geraden Einschubanschluss
austritt.
2. Schieben Sie den Kunststoffring auf den Magnetventilanschluss und ziehen Sie die kurze Gasleitung vom Anschluss
ab.
3. Schieben Sie ein Ende der neuen kurzen Gasleitung in den Magnetventilanschluss, bis es fest sitzt.
4. Richten Sie das andere Ende der kurzen Gasleitung auf den geraden Einschubanschluss aus und drücken Sie die
Rückwand oben vorsichtig gegen die Stromquelle, bis die kurze Gasleitung fest im geraden Einschubanschluss
sitzt.
5. Schieben Sie den Kunststoffring oben auf den 90°-Einschubanschluss und ziehen Sie die lange Gasleitung vom
Anschluss ab.
6. Schieben Sie den Kunststoffring auf den Magnetventilanschluss und ziehen Sie die lange Gasleitung vom Anschluss
ab.
7. Schieben Sie ein Ende der neuen langen Gasleitung in den Magnetventilanschluss, bis es fest sitzt.
8. Schieben Sie das andere Ende der neuen langen Gasleitung in den 90°-Einschubanschluss, bis es fest sitzt.

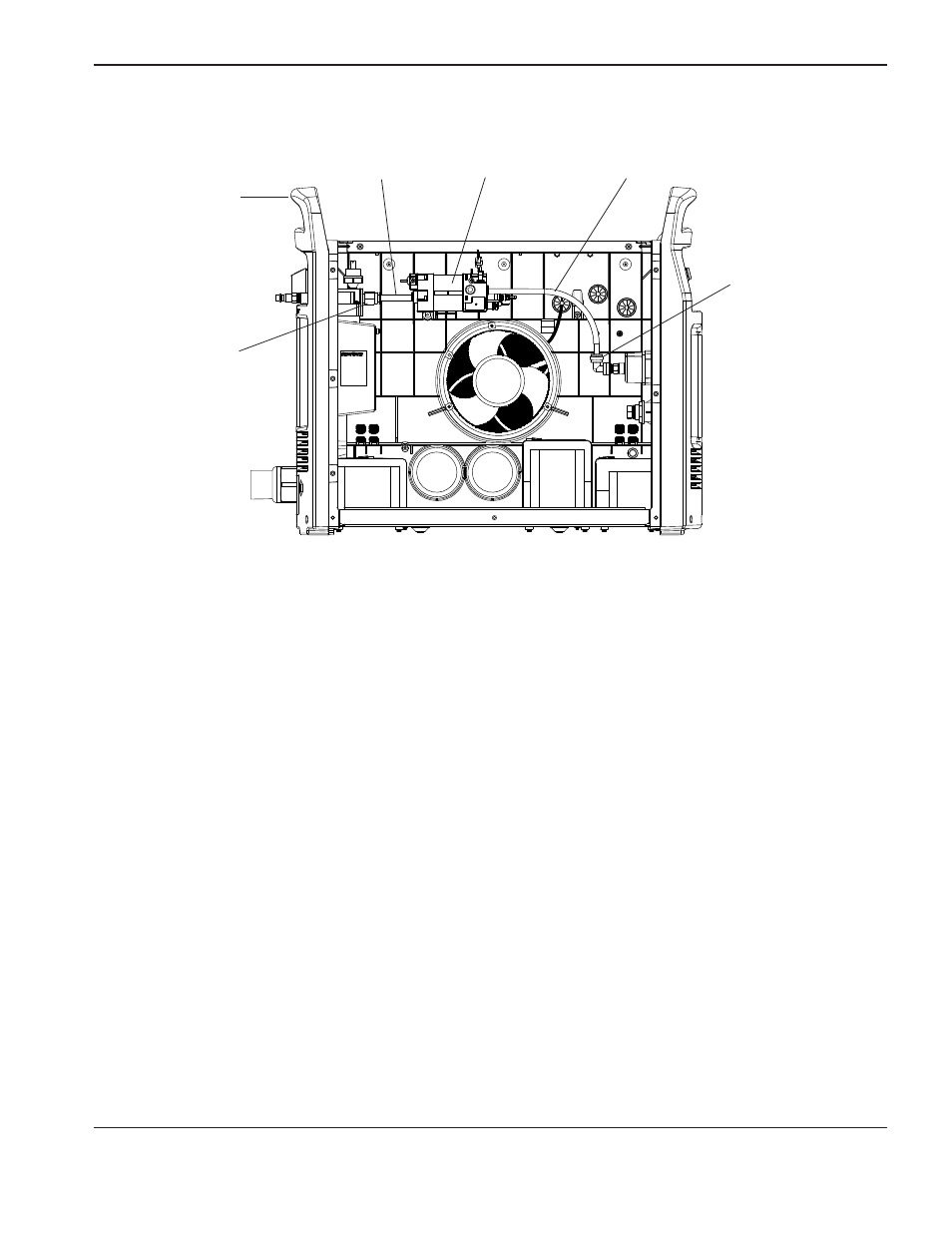

Lange Gasleitung Kurze Gasleitung
Rückwand
Magnetventil
90°-Einschubanschluss
Gerader
Einschubanschluss
