Fehlerbeseitigung und systemtests
8-44
powermax
105
Wartungshandbuch

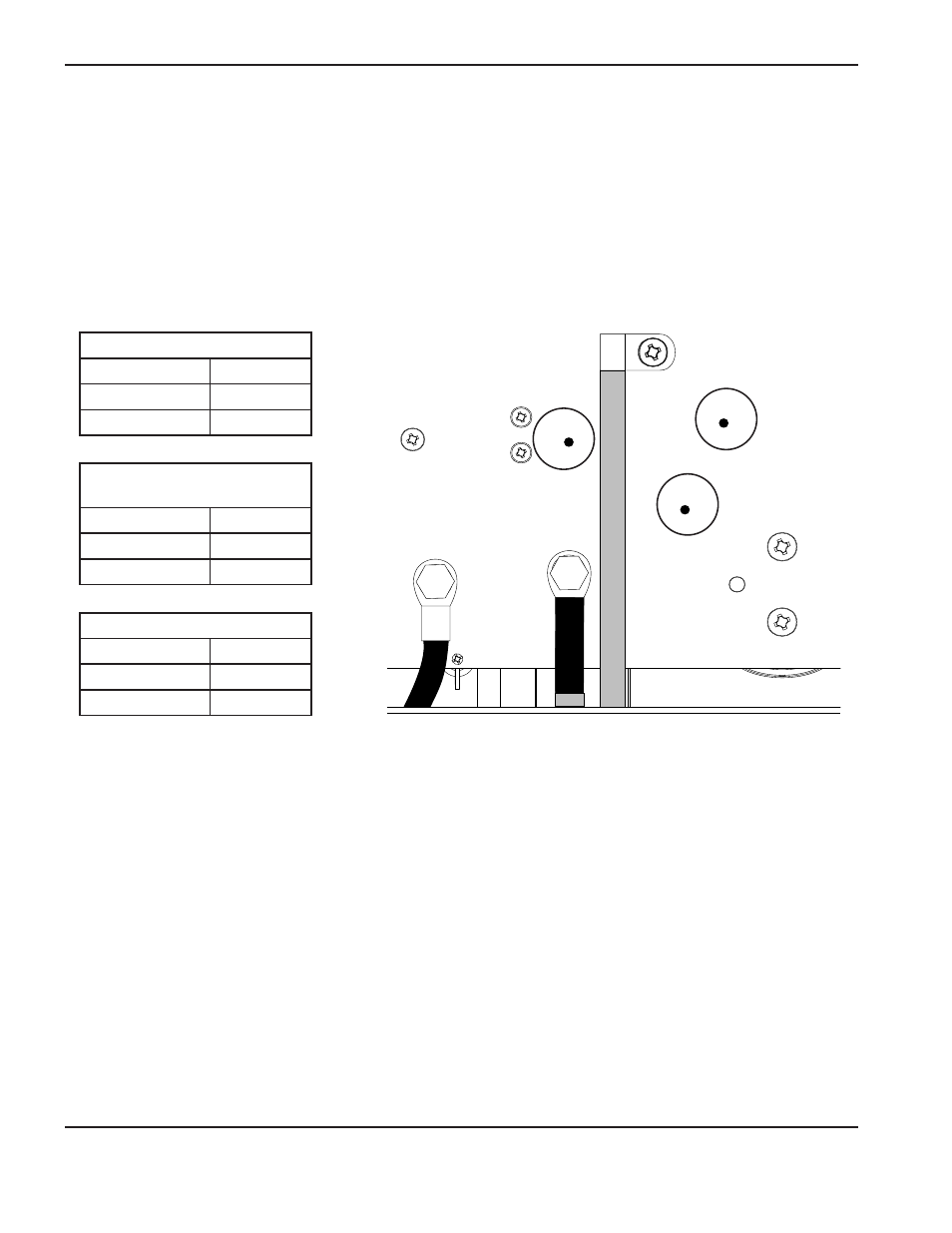

Test 2 – Gleichstrombus
Widerstandsprüfung
Anmerkung: Bei der Ermittlung der Widerstandswerte müssen alle internen Anschlussdrähte der Stromquelle
angeschlossen und das Netzkabel abgetrennt sein.
• Entfernen Sie die Befestigungsschrauben von den Stützkondensatoren und ziehen Sie die Kondensatoren von
der Leistungsbaukarte ab.
• Messen Sie die in den folgenden Tabellen beschriebenen Widerstände.
J27
WORK
LEAD
J26
+
_
TP7
TP9
TP8
W
R
B
200–600 V CSA
Testpunkte
Wert
TP 7 und 9
25 kΩ
TP 8 und 9
25 kΩ
230–400 V CE,
380 V CCC/230–400 V CE
Testpunkte
Wert
TP 7 und 9
25 kΩ
TP 8 und 9
25 kΩ
380 V CCC, 400 V CE
Testpunkte
Wert
TP 7 und 9
18 kΩ
TP 8 und 9
18 kΩ
• Setzen Sie die Befestigungsschrauben der Stützkondensatoren vor dem Einschalten wieder ein.
