ErsEtzEn dEr stromquEllEnkomponEntEn
9-60
powermax
105 Wartungshandbuch

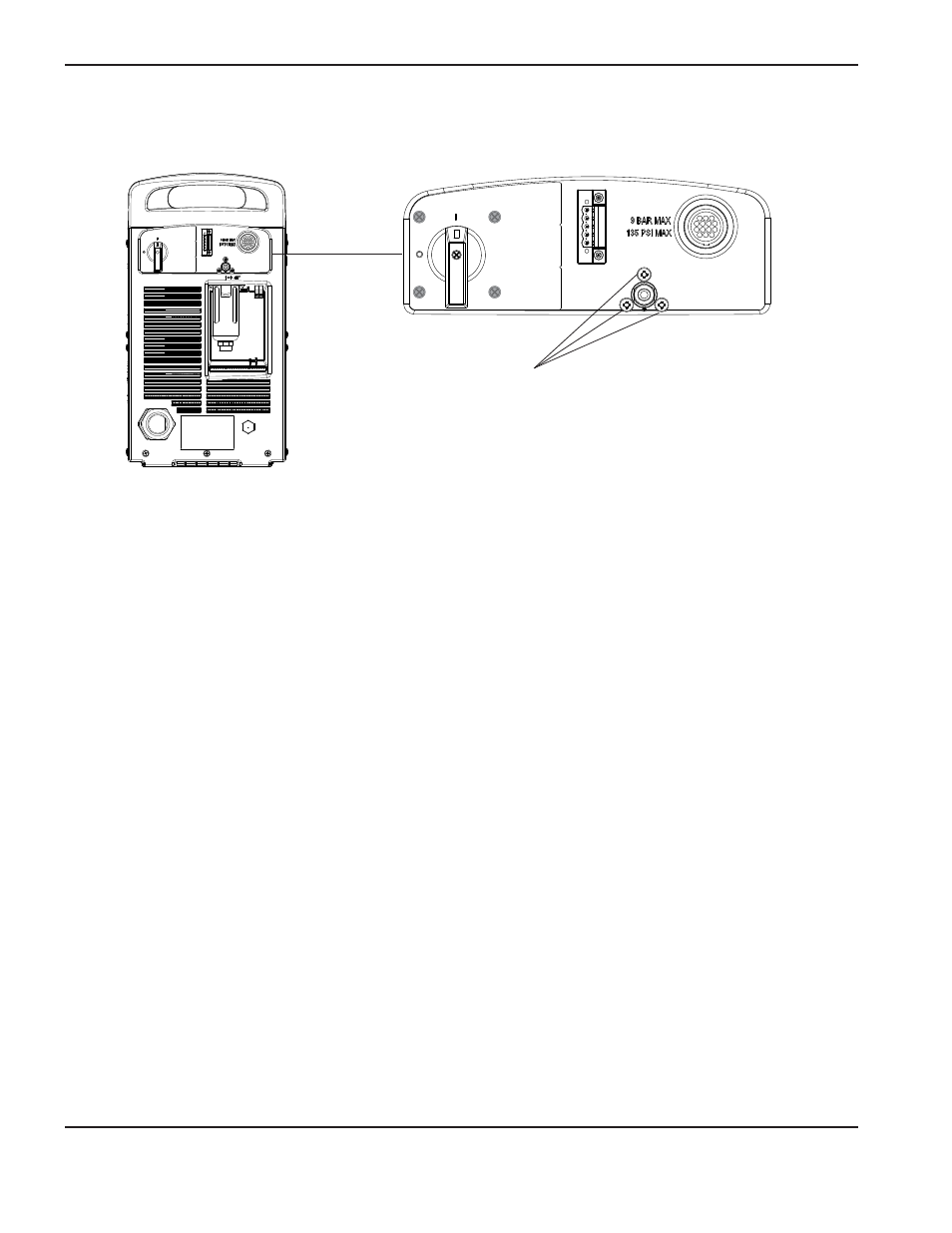

7. Entfernen Sie die drei Befestigungsschrauben neben der Gasarmatur auf der Rückseite.
Befestigungsschrauben
8. Bauen Sie die Luftfilter-Baugruppe aus der Stromquelle aus.
9. Entfernen Sie das Filtergehäuse, die Haltemutter und das Filterelement aus der neuen Luftfilter-Baugruppe.
10. Positionieren Sie die neue Luftfilter-Baugruppe in der Stromquelle.
11. Ziehen Sie die drei Befestigungsschrauben an der Rückseite auf 23 kg cm an.
12. Tragen Sie Gewindedichtmittel auf die Gewinde der Gasarmatur auf und schrauben Sie die Gasarmatur an der
Rückwand fest.
13. Richten Sie das Ende der Gasleitung auf den Einschubanschluss aus und drücken Sie die Rückwand vorsichtig
gegen die Stromquelle, bis die Gasleitung fest sitzt.
14. Sichern Sie den Schutzleiterdraht bzw. die Schutzleiterdrähte durch Anziehen der Schutzleiterdrahtschraube auf
11,5 kg cm am Luftfiltergehäuse.
15. Schließen Sie die Drahtanschlüsse an der Oberseite des Druckwächters an (weißer Draht am nächsten an der
Mittelplatte).
16. Bauen Sie das Filtergehäuse, die Haltemutter und das Filterelement ein. Siehe Kapitel „Ersetzen des
