ErsEtzEn dEr stromquEllEnkomponEntEn
9-72
powermax
105 Wartungshandbuch

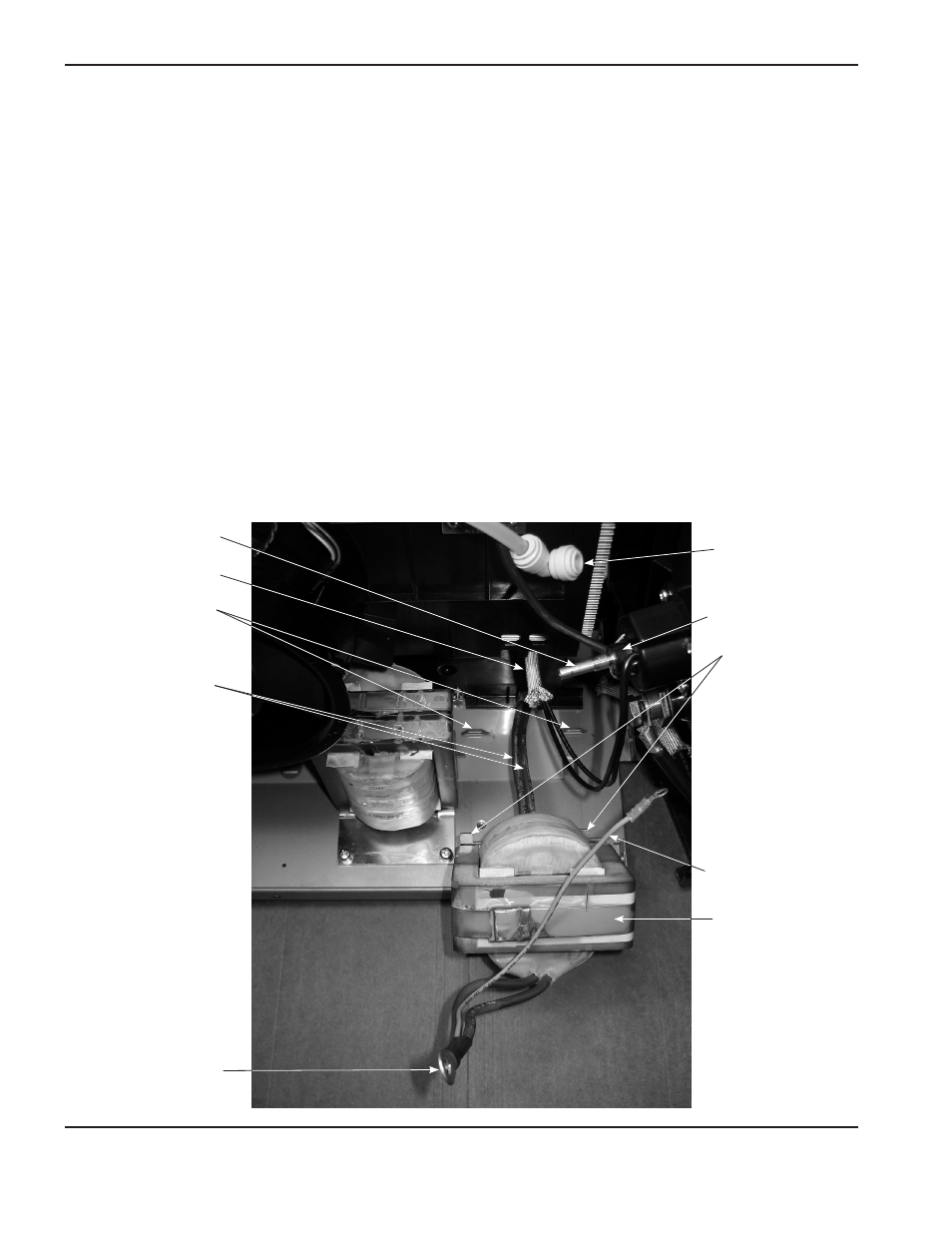

9. Ziehen Sie die Ausgangsdrossel aus der Stromquelle heraus und führen Sie gleichzeitig die langen Drosseldrähte
durch die Öffnung an der Unterseite der Mittelplatte.
10. Setzen Sie die neue Ausgangsdrossel in die Stromquelle ein und führen Sie gleichzeitig die langen Drosseldrähte
durch die Öffnung an der Unterseite der Mittelplatte.
11. Setzen Sie die Laschen an der Vorderseite der Ausgangsdrossel in die Schlitze der Bodenplatte der Stromquelle.
12. Schieben Sie den Elektrodendraht durch den Schutzmantel, der durch die Mittelplatte führt.
13. Ziehen Sie die beiden mitgelieferten Befestigungsschrauben an der Unterseite der Ausgangsdrossel auf
69,1 kg cm an.
14. Überprüfen Sie, ob die Kunststoff-Beilagscheibe über der Kunststoffnase auf der Rückseite der
Schnellkupplungssteckdose installiert ist.
15. Platzieren Sie den Ringkabelschuh über der Messingarmatur und ziehen Sie die Mutter auf der Messingarmatur fest.
Ziehen Sie die Mutter auf 46,1 kg cm an.
16. Schieben Sie den 90°-Einschubanschluss auf der Messingarmatur, bis er fest sitzt.
Laschen
Lange Drosseldrähte
Schlitze in Bodenplatte
Elektrodendraht
Kunststoffnase
Ringkabelschuh
Schutzmantel
Messingarmatur
90°-Einschubanschluss
Ausgangsdrossel
