ErsEtzEn dEr BrEnnErkomponEntEn
powermax
105 Wartungshandbuch 10-17

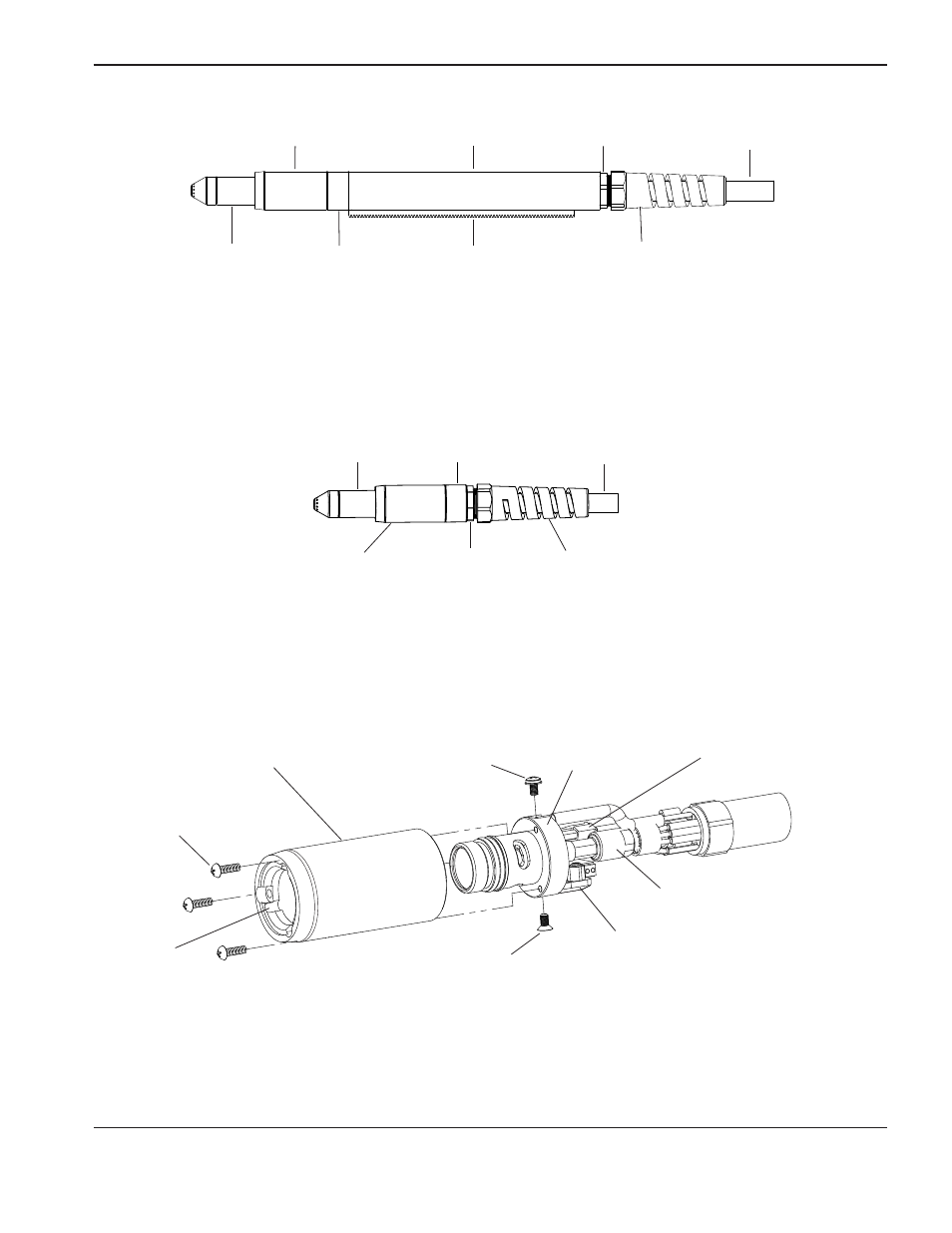

Langer Duramax-180°-Maschinenbrenner
Anschlüsse des Maschinenbrenners
Duramax-180°-Mini-Maschinenbrenner
Verschleißteile
Montagemuffe
Kupplung Zahnstange
Zugentlastungsmantel
Zugentlastungsmutter
Brennerschlauchpaket
Brennerschaft
Verschleißteile
Montagemuffe
Kupplung
Zugentlastungsmantel Zugentlastungsmutter
Brennerschlauchpaket
Mutter für Gasversorgungsleitung
Brennerkörper
Klemmschraube für
Pilotlichtbogen-Draht
Kappensensorschalter
Kappensensorschalter-
Befestigungsschraube
Elektroden-
Kontaktstiftschlitz
des Kappensensors
Kappensensorschalter-
Drahtverbinder
Montagemuffe-
Schrauben (3)
Montagemuffe
