ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-35

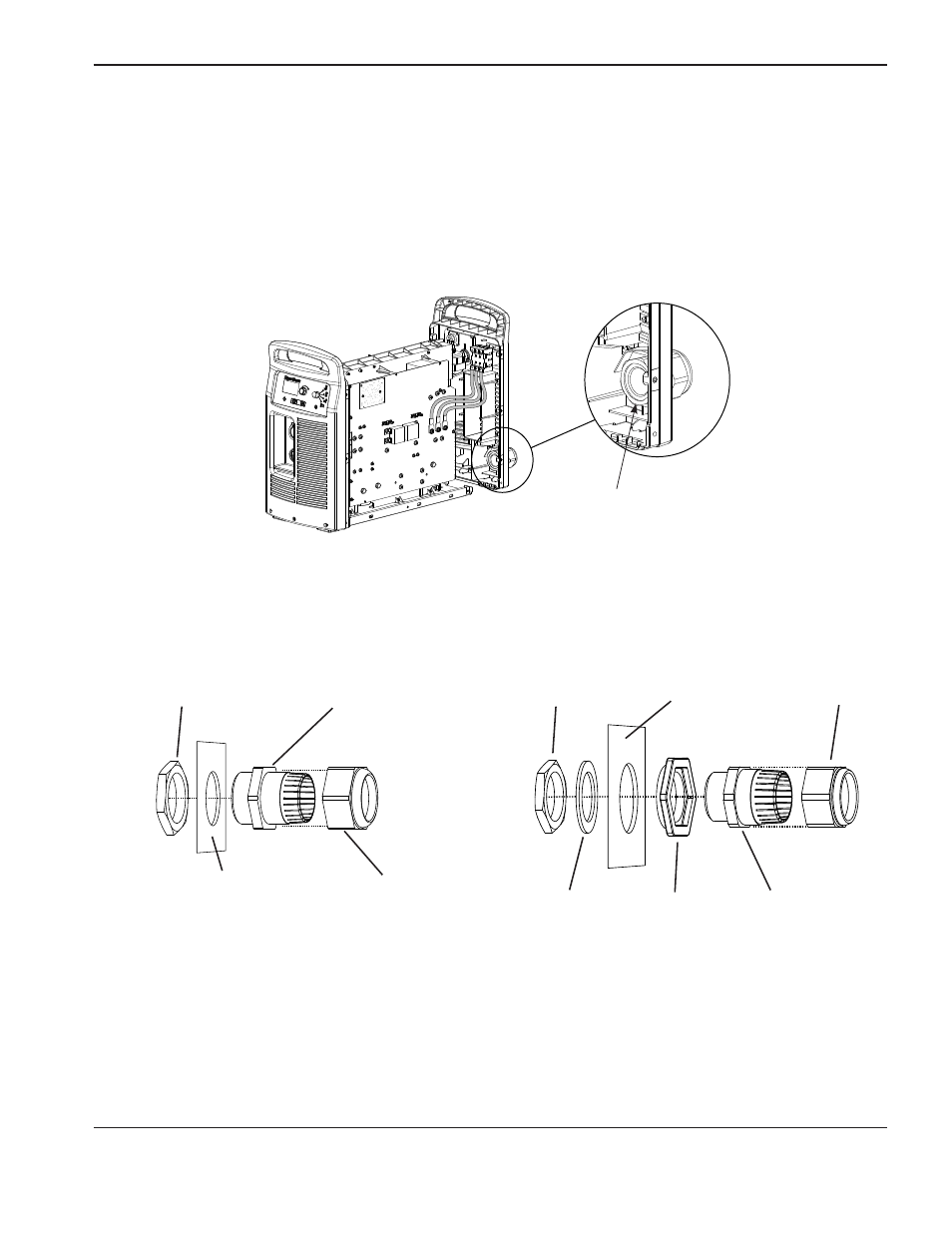

Zugentlastungshaltemutter
Zugentlastung
Rückseite der
Stromquelle
Alu-Unterlegscheibe Zugentlastungsadapter
Zugentlastungsmutter
in der Stromquelle
Zugentlastungshaltemutter
Zugentlastung
Rückseite der
Stromquelle
Zugentlastungsmutter
in der Stromquelle
200–600 V CSA, 230–400 V CE
und 380 V CCC/230–400 V CE
Zugentlastung
380 V CCC und 400 V CE
Zugentlastung
Ausbau des Zugentlastungs-Steckverbinders
1. Lösen und schrauben Sie die Zugentlastungsmutter auf der Innenseite der Stromquelle ab.
2. Bauen Sie die übrigen Teile des Zugentlastungs-Steckverbinders aus der Stromquelle aus.
Zugentlastungsmutter
in der Stromquelle
