ErsEtzEn dEr BrEnnErkomponEntEn
powermax
105 Wartungshandbuch 10-9
Ausbau des Wippentasters und der Feder
1. Drücken Sie die Feder im Wippentaster zusammen.
2. Nehmen Sie die Feder und den Wippentaster vorsichtig aus dem rechten Griff heraus und legen Sie beides
beiseite.

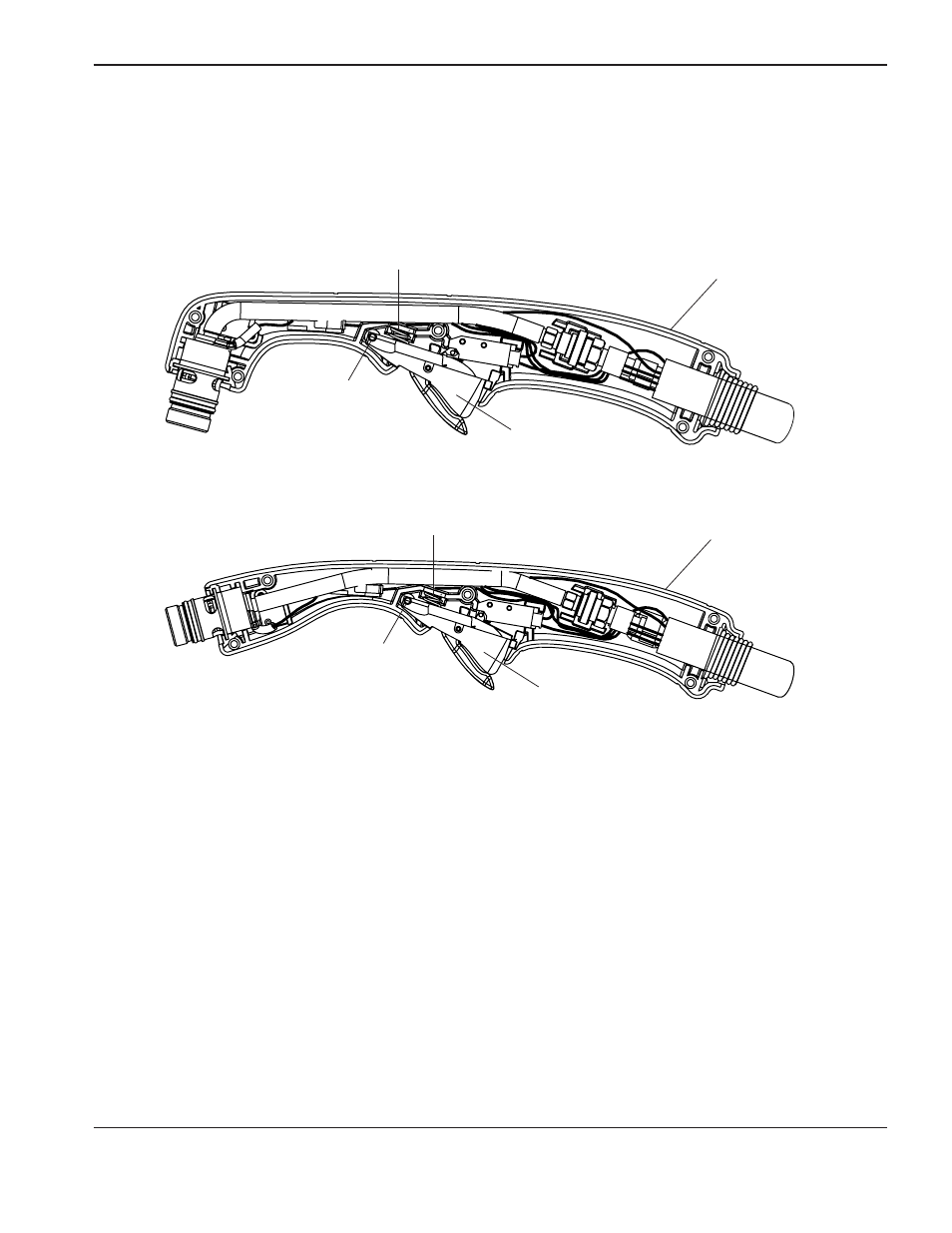

Rechter Griff
Duramax-75°-Handbrenner
Feder
Wippentaster
Wippentaster-Drehzapfen
Duramax-15°-Handbrenner
Rechter Griff
Feder
Wippentaster
Wippentaster-Drehzapfen
Einbau des Wippentasters und der Feder
1. Drücken Sie die Feder im Wippentaster zusammen.
2. Setzen Sie die Feder und den Wippentaster vorsichtig in den rechten Griff ein. Dazu den Drehzapfen des
Wippentasters auf das Drehzapfenloch im rechten Griff ausrichten.
