ErsEtzEn dEr stromquEllEnkomponEntEn
9-38
powermax
105 Wartungshandbuch

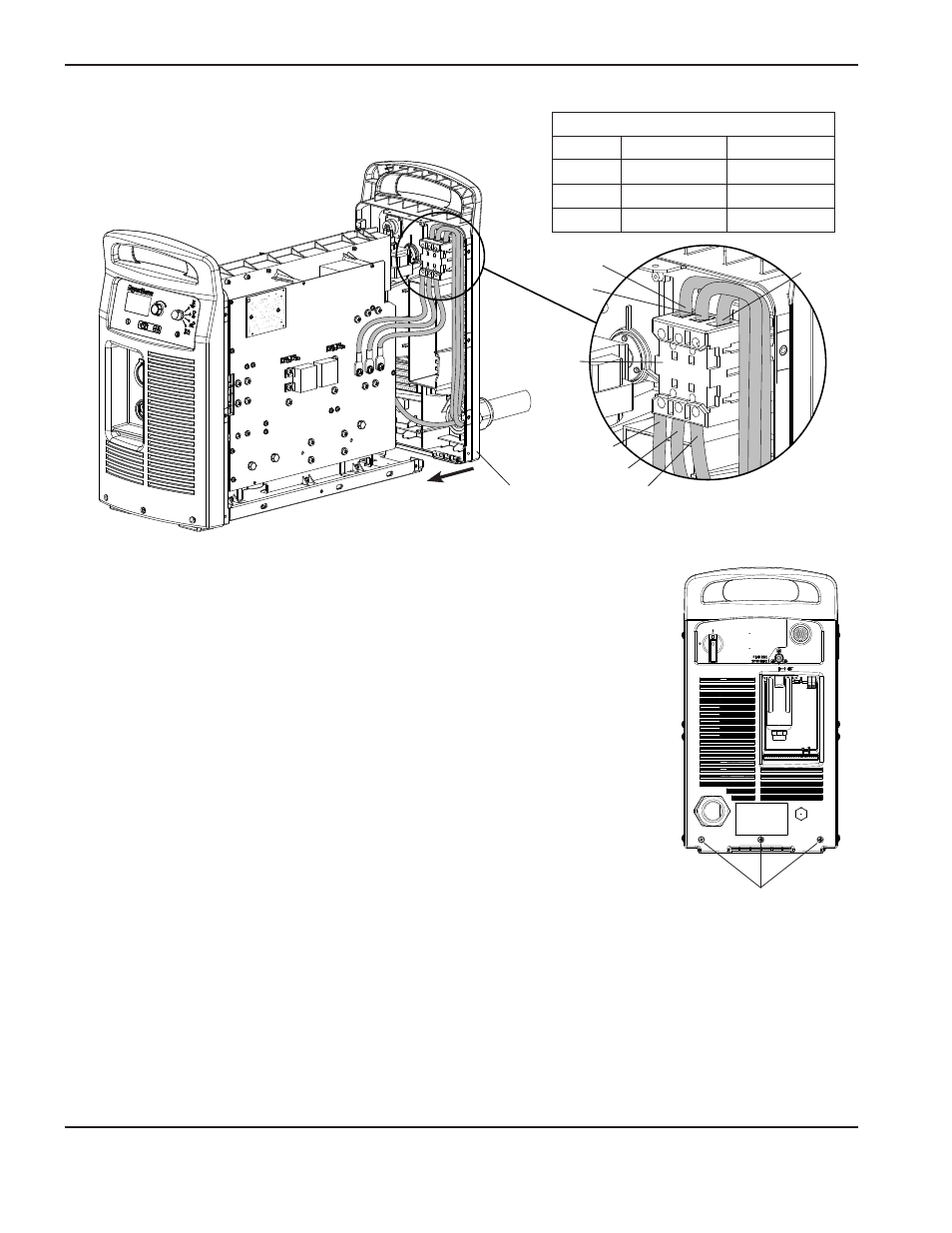

Befestigungsschrauben
der Rückwand
Rückwand
T1
L2
Netzschalter
L3 L1
T2
T3
Netzkabelanschlüsse
Draht CSA CE oder CCC
L1 Schwarz Braun
L2 Weiß Schwarz
L3 Rot Grau
18. Setzen Sie den roten und den schwarzen Draht an der Oberseite in den
Hilfsschalter ein und ziehen Sie die Stellschrauben auf 11,5 kg cm an. Der rote
Draht wird an Anschlussklemme „13“ angeschlossen und der schwarze Draht
an Anschlussklemme „14“.
19. Setzen Sie die drei Netzdrähte in der gleichen Reihenfolge wie beim Ausbau an der
Unterseite in den Netzschalter ein. Ziehen Sie die Stellschrauben T1-T2-T3 auf
23 kg cm fest.
20. Setzen Sie die drei Netzdrähte in der gleichen Reihenfolge wie beim Ausbau an der
Oberseite in den Netzschalter ein. Ziehen Sie die Stellschrauben L1-L2-L3 auf
23 kg cm fest.
21. Schieben Sie die Rückwand gegen das Chassis der Stromquelle.
22. Ziehen Sie die drei Befestigungsschrauben an der Unterseite der Rückwand auf
23 kg cm fest.
