ErsEtzEn dEr BrEnnErkomponEntEn
10-14
powermax
105 Wartungshandbuch
Einbau des rechten Griffs
Beachten Sie die folgenden Abbildungen und führen Sie die folgenden Anweisungen durch.
1. Legen Sie die rechte Seite des Griffs auf eine ebene Oberfläche.
Anmerkung: Wenn Sie die Griffe ersetzen, bringen Sie die „H“-Kennzeichnung auf der rechten Seite des
Brennergriffs an.
2. Positionieren Sie die Drähte für Pilotlichtbogen, Kappensensor und Kappensensor-Drahtverbinder im Griff.
3. Stecken Sie den Kappensensorschalter auf den Aufnahmestift im Griff und stecken Sie gleichzeitig den Stift des
Kappensensors in das Aufnahmeloch im Griff.
4. Drücken Sie vorsichtig den Brennerkörper in den Brennergriff; der Flansch des Gasschlauchs muss am Schlitz des
Griffs ausgerichtet sein. Achten Sie darauf, dass Sie den Kappensensorschalter, die Drähte für Kappensensor oder
Pilotlichtbogen im Griff nicht beschädigen. Die Zugentlastung muss dabei in den Schlitz am hinteren Ende des
Griffs einrasten.
5. Positionieren Sie die Drähte des Startschalters neben dem Gasarmatur-Flansch im Griff und drücken Sie den
Startschalter auf die beiden Aufnahmestifte im Griff.

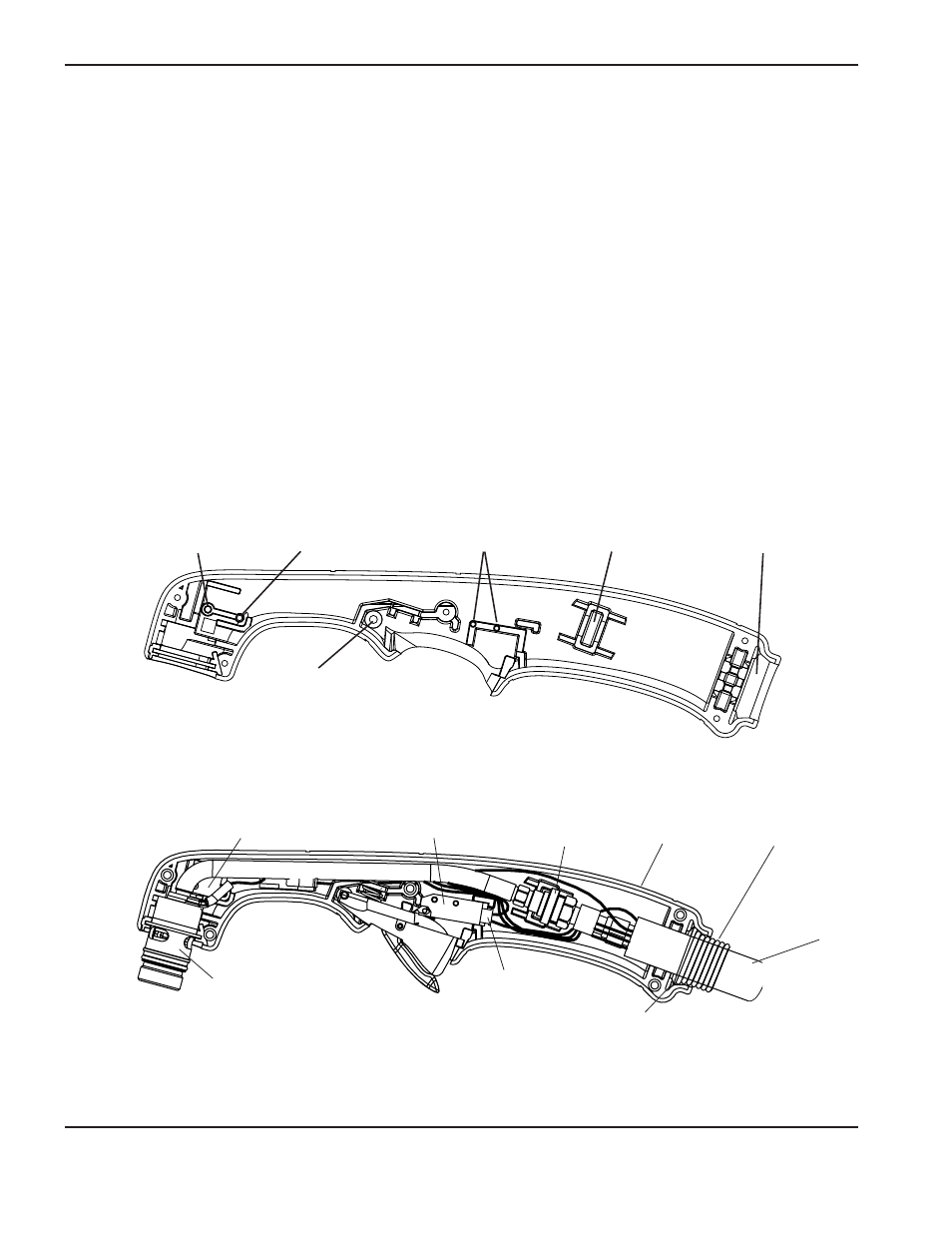

Duramax-75°-Handbrenner-Griff
Startschalter-
Aufnahmestifte
Kappensensorschalter-
Aufnahmestift
Kappensensorschalter-
Aufnahmeloch
Wippentaster-
Drehzapfenloch
Schlitz für
Zugentlastung
Gasschlauch-
Montageschlitz
Kappensensorschalter Rechter Griff
Zugentlastung
Schlitz für Zugentlastung
Brennerschlauchpaket
Duramax-75°-Handbrenner
Startschalter
Brennerkörper
Startschalter-
Drahtverbinder
Gasarmatur-
Flansch
