ErsEtzEn dEr stromquEllEnkomponEntEn
9-28
powermax
105 Wartungshandbuch
Installation des seriellen Kabels für die RS485-Schnittstelle
1. Lösen Sie den rechten Rand des Netzschalter-Etiketts mit einem Messer oder Schlitzschraubendreher.
2. Ziehen Sie die rechte Hälfte des Etiketts bis zur Perforierung zurück.
3. Drücken Sie auf die linke Hälfte des Etiketts und reißen Sie gleichzeitig die rechte Hälfte ab. Entsorgen Sie die
rechte Hälfte des Etiketts.
4. Führen Sie das lange Kabel mit dem kleinen Stecker zuerst durch das RS485-Montageloch in der Rückwand.
5. Befestigen Sie den RS485-Steckverbinder im Montageloch in der Rückwand mit dem roten Draht auf der
Oberseite. Dazu die beiden mitgelieferten 4 Flachkopfschrauben auf 11,5 kg cm anziehen.

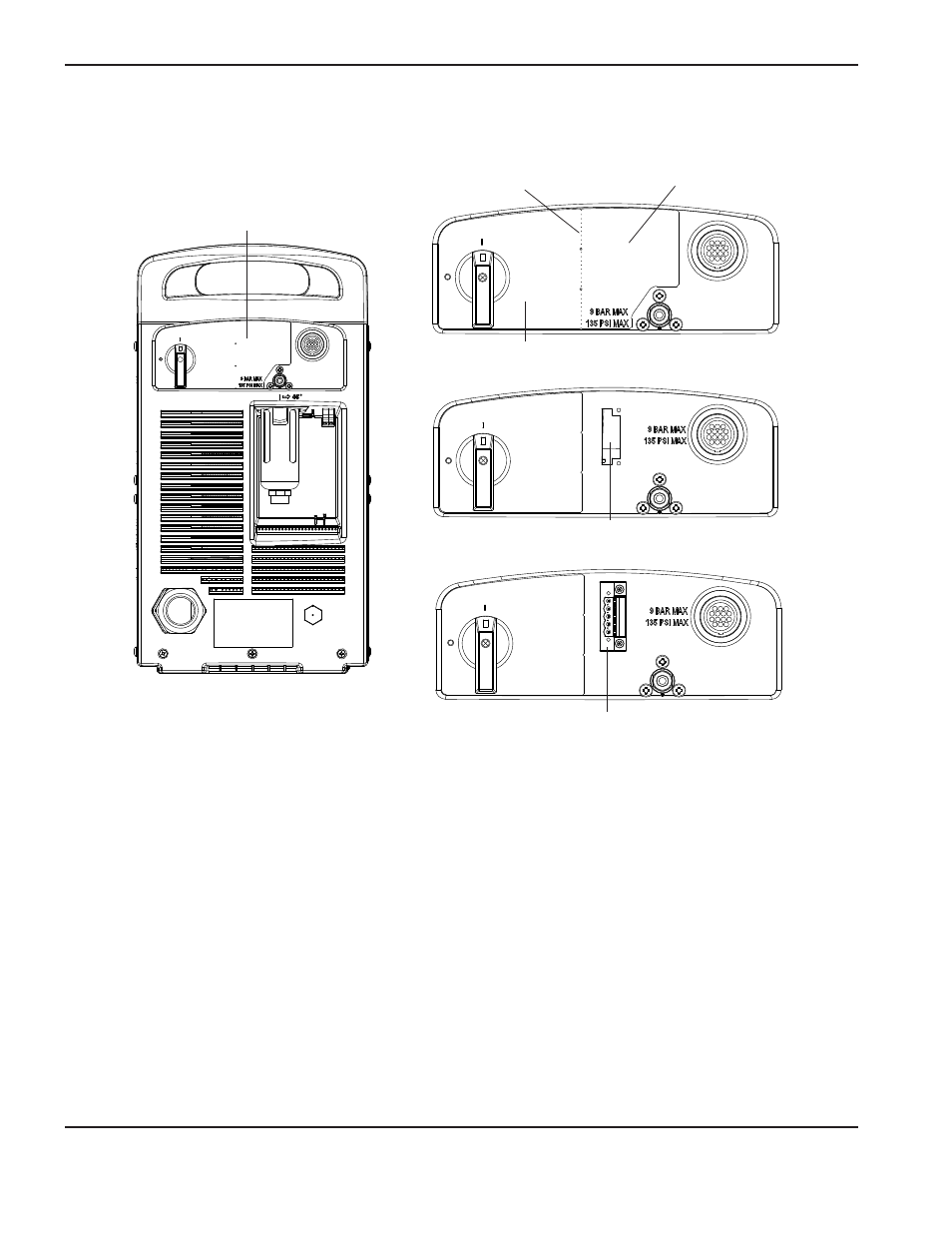

Netzschalter-Etikett
Perforierung Rechte Hälfte des Etiketts
Linke Hälfte des Etiketts
Montageloch für RS485-Steckverbinder
RS485-Steckverbinder
