ErsEtzEn dEr stromquEllEnkomponEntEn
9-30
powermax
105 Wartungshandbuch

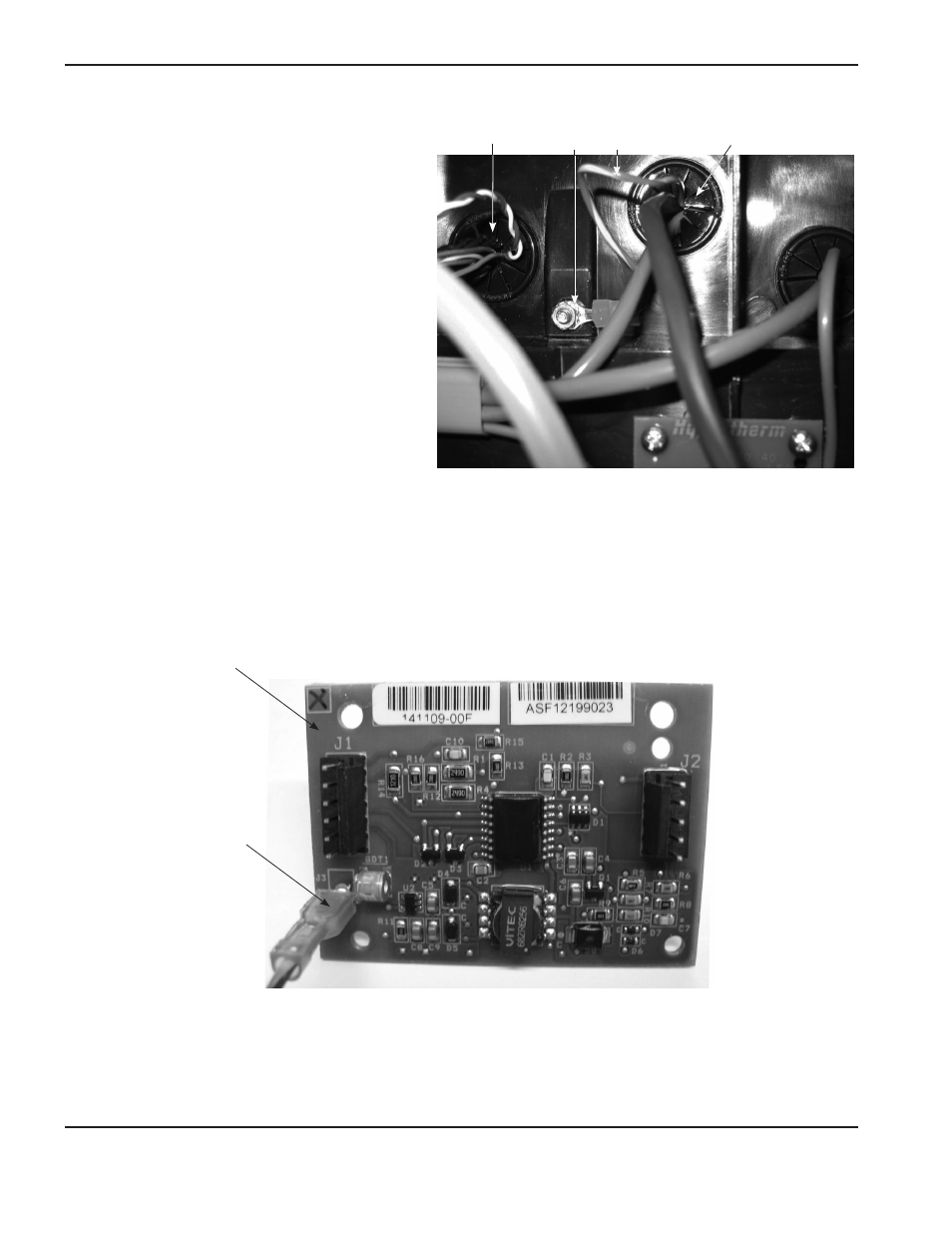

8. Schließen Sie den Ringkabelschuh des
Schutzleiterdrahts (grün-gelb gestreift)
an den Gewindestift zwischen der oberen
und linken Durchführungstülle an. Ziehen Sie
die mitgelieferte Mutter am Gewindestift auf
17,3 kg cm fest.
9. Drücken Sie die Schutzleiterdraht-
Anschlussklemme fest durch die obere
Durchführungstülle.
Schutzleiterdraht
Schutzleiterdraht-Anschlussklemme
RS485-Baukarte
Obere
Durchführungstülle
Linke
Durchführungstülle
10. Befestigen Sie die RS485-Baukarte an den Kunststoff-Aufnahmestiften auf der Mittelplatte direkt hinter der DSP-
Baukarte. Dazu die beiden mitgelieferten 6 Flachkopfschrauben auf 11,5 kg cm anziehen. Siehe Abbildung auf der
nächsten Seite.
11. Schließen Sie die Schutzleiterdraht-Anschlussklemme am unteren linken Steckverbinder auf der RS485-Baukarte
an.
