ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-73

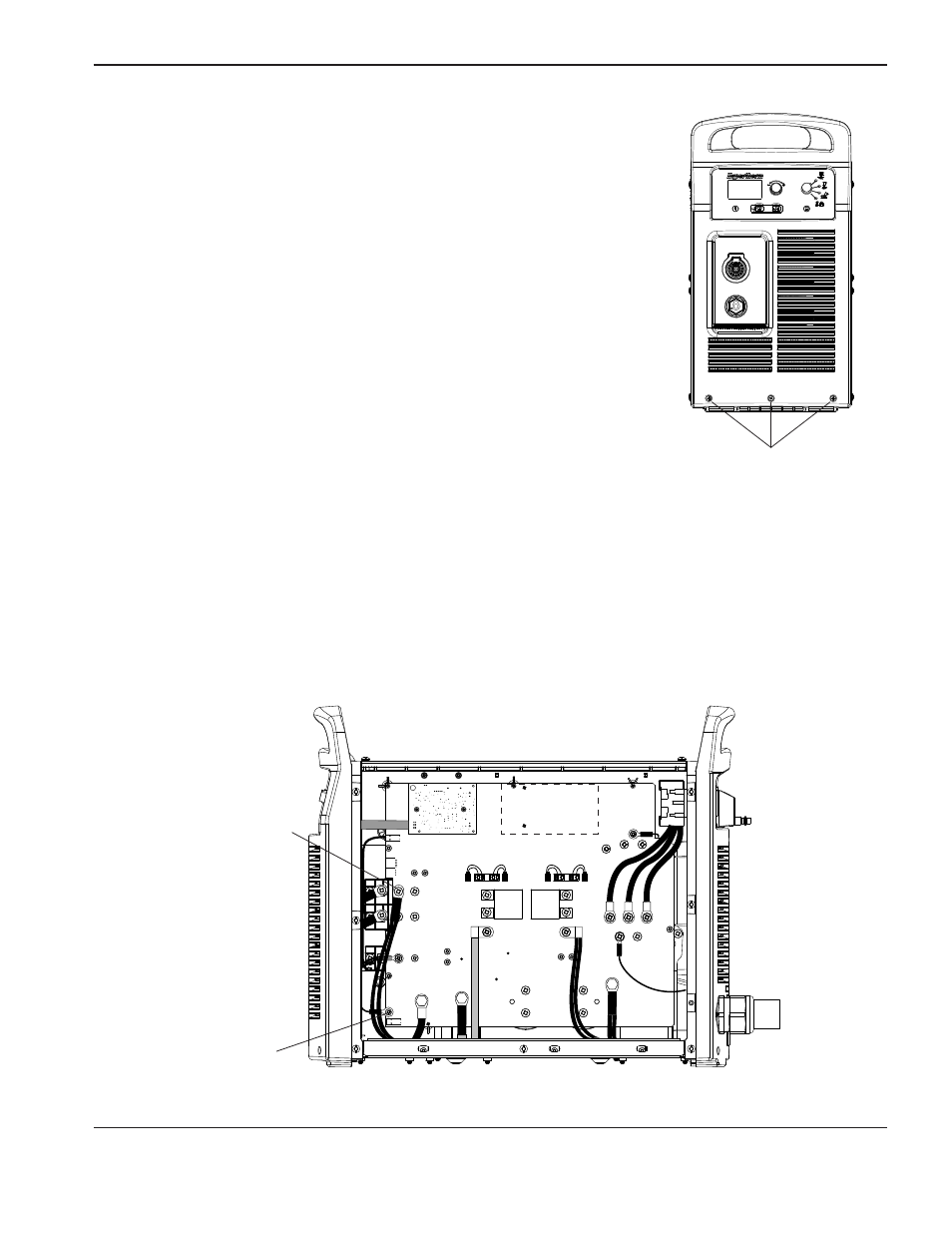

17. Schieben Sie die Vorderwand vorsichtig gegen die Bodenplatte der
Stromquelle.
18. Ziehen Sie die drei Befestigungsschrauben an der Unterseite der
Vorderwand auf 23 kg cm fest.
Befestigungsschrauben der
Vorderwand
19. Sichern Sie den Elektrodendraht durch Anziehen der Schraube auf 23 kg cm an der Leistungsbaukarte bei J28.
20. Sichern Sie die Ausgangsdrosseldrähte durch Anziehen der Schraube auf 40,3 kg cm an der Leistungsbaukarte.
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Befestigungsschraube für
Ausgangsdrosseldrähte
Befestigungsschraube
für Elektrodendraht
