Fehlerbeseitigung und systemtests
8-48
powermax
105
Wartungshandbuch
Bei betrieblichen Störfallcodes 0-40-0 und 0-40-1 oder Fehlern der Leistungsbaukarte 3-11-0 und 3-11-1
(nur CSA, 230–400 V CE, 380 V CCC/230–400 CE-Typen)
1. Entfernen Sie den Steckverbinder (J19) des BLK-Temperatursensors von der Leistungsbaukarte.
2. Überprüfen Sie den Widerstand zwischen den Stiften 1 und 2 am Stecker. Der Widerstand sollte ca. 5 kΩ betragen.
3. Wenn der Widerstand nicht stimmt, ersetzen Sie das BLK-IGBT-Modul und die Gate-Steuerkabel.
4. Wenn der Wert richtig ist, messen Sie den Widerstand zwischen den Stiften 1 und 2 auf J19 der Leistungsbaukarte
mit getrenntem Temperatursensor. Der Widerstand sollte ca. 4,7 kΩ betragen.
5. Wenn der Wert richtig ist, ersetzen Sie die DSP-Baukarte.
6. Wenn der Wert nicht stimmt, ersetzen Sie die Leistungsbaukarte.

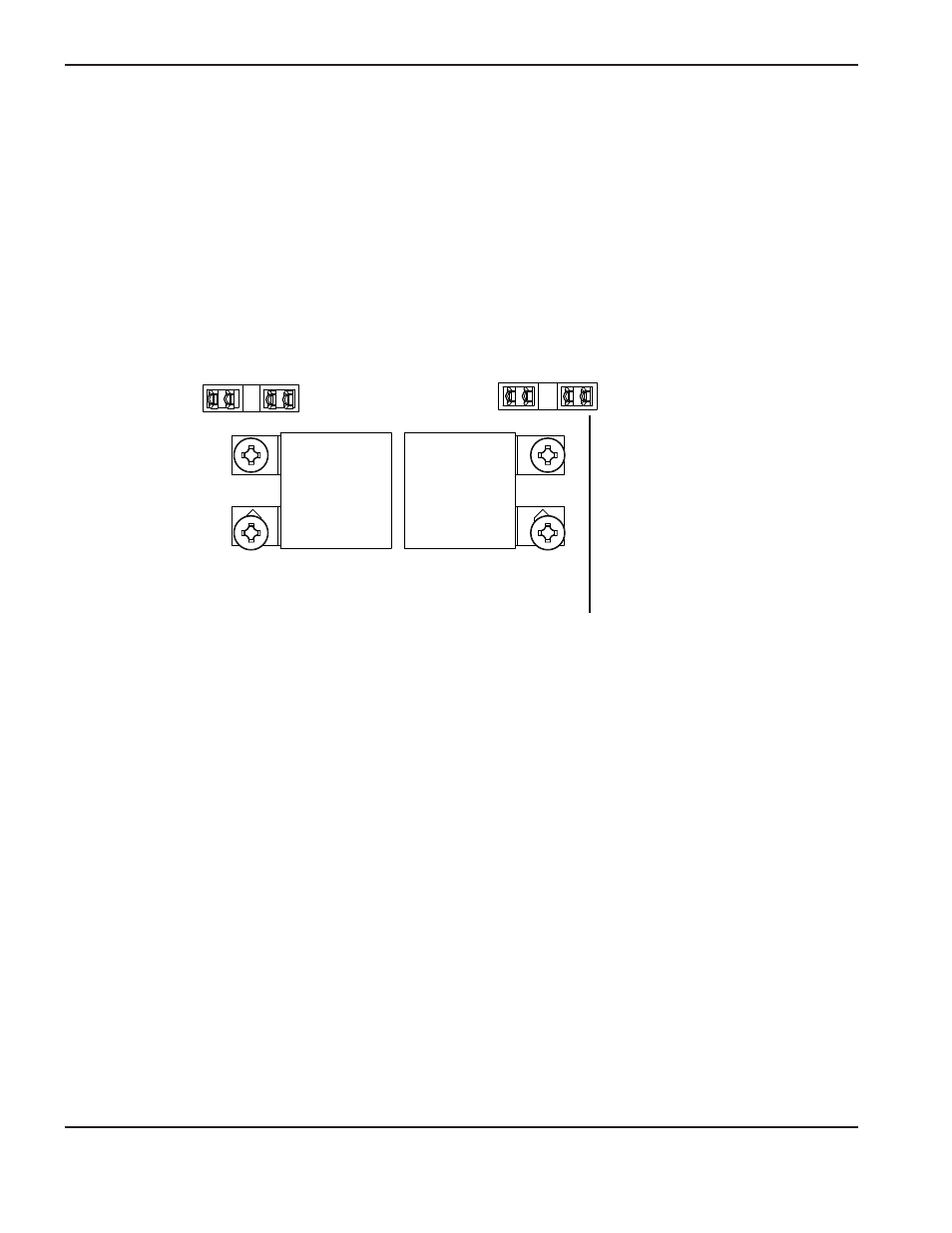

Anschluss des BLK-Temperatursensors
J19
J20
J21
J22
