ErsEtzEn dEr BrEnnErkomponEntEn
10-12
powermax
105 Wartungshandbuch
Ersetzen des Brennerkörpers
Beachten Sie die entsprechende Abbildung auf der vorhergehenden Seite und führen Sie die folgenden Anweisungen
durch.
1. Entfernen Sie mit einem Kreuzschlitzschraubendreher die Schraube, mit der der Pilotlichtbogen-Draht
am Brennerkörper befestigt ist.
2. Lösen Sie die Gasarmatur, die den Brennerkörper mit dem Brennerschlauchpaket verbindet, mithilfe von zwei
Schraubenschlüsseln.
3. Tragen Sie Loctite ® 263 (Teile-Nr. 330103) auf die Gewinde der Gasleitungs-Armaturen des Brennerkörpers auf.
Geben Sie gut acht, dass kein Loctite auf die Kegelflächen der Gasleitungs-Armaturen gerät, da hierdurch der

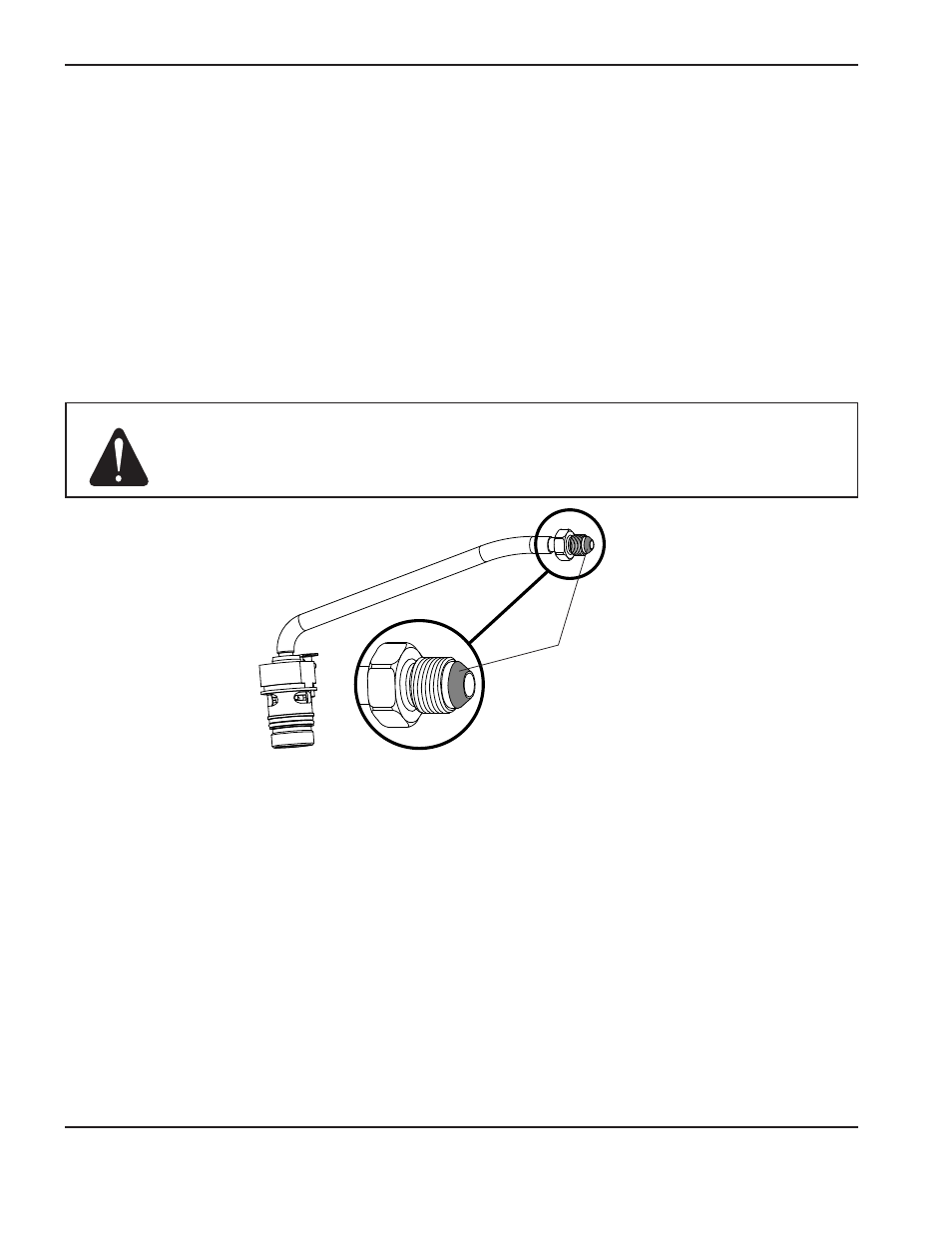

Brenner beschädigt werden könnte! Siehe Abbildung unten.
Vorsicht: Achten Sie darauf, dass kein Loctite auf die Kegelflächen der Gasleitungs-Armaturen
gerät, um den Brenner nicht zu beschädigen. Sollte Loctite auf diese Oberflächen geraten,
entfernen Sie ihn unverzüglich!
Kegelflächen der
Gasleitungs-Armaturen
4. Führen Sie den Brennerkörper in das Brennerschlauchpaket ein, bis er einrastet.
5. Ziehen Sie die Gasarmatur, die Brennerkörper und Brennerschlauchpaket verbindet, mithilfe von zwei
Schraubenschlüsseln und einem Anzugsmoment von 69,1 kg cm fest.
6. Ziehen Sie mit einem Kreuzschlitzschraubendreher die Schraube, mit der der Pilotlichtbogen-Draht
am Brennerkörper befestigt ist, auf 5,76 kg cm an.
Anmerkung: Um zu vermeiden, dass der Pilotlichtbogen-Draht zwischen den Griffen eingeklemmt wird, richten
Sie die Klemmschraube für den Pilotlichtbogen-Draht unter der Gasleitung des Brennerkörpers
aus.
