Hypertherm Powermax105 Rev.0 - Handbuch (Seite 317)

Teile
powermax
105 Wartungshandbuch 11-7
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B

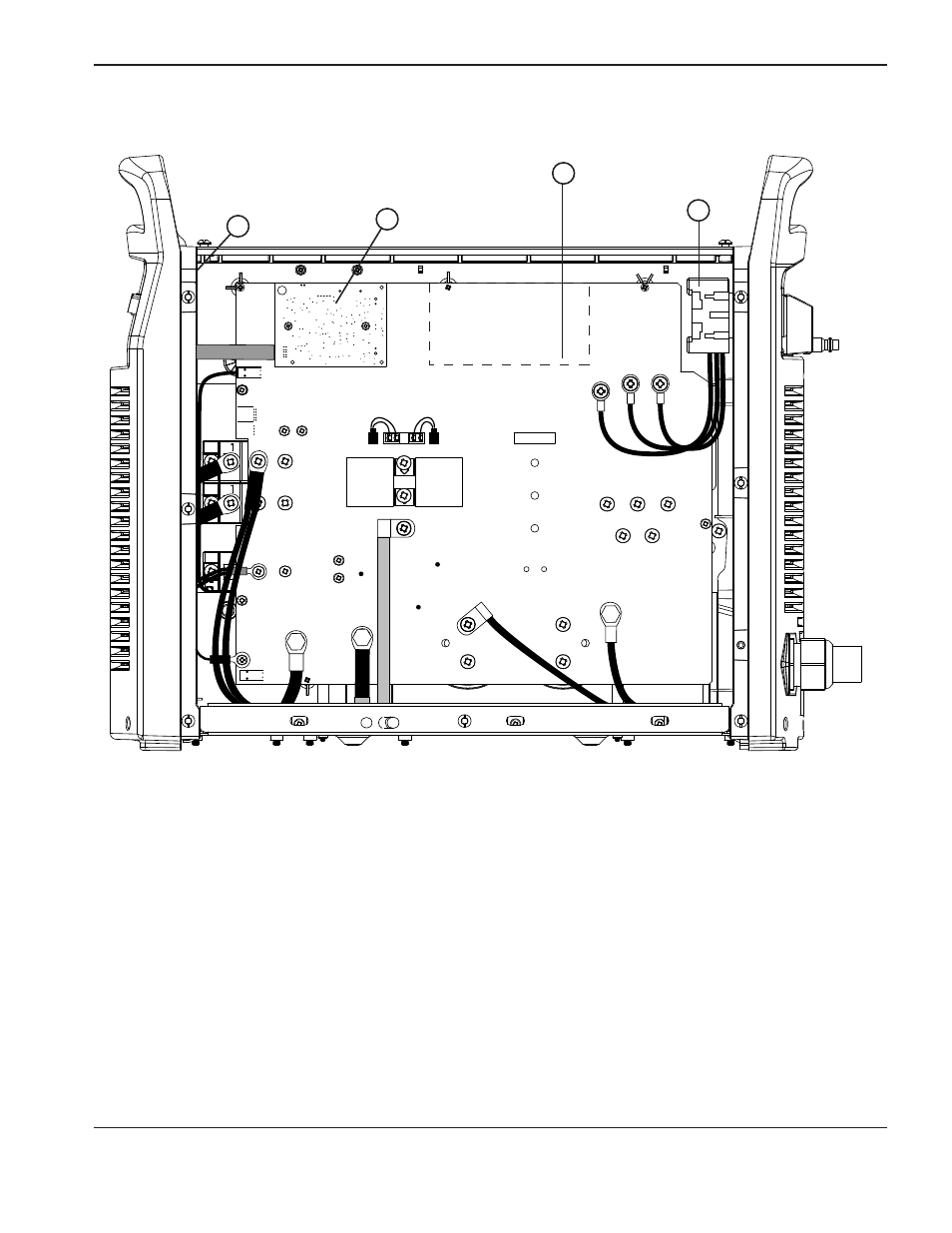

Leistungsbaukartenseite, innen (400 V CE/380 V CCC)
Teil Teile-Nummer Beschreibung
1 228657 Set: Powermax65/105 Steuerbaukarte
2 228909 Set: Powermax105 DSP-Baukarte
3 228878 Set: Powermax105 Leistungsbaukarte 400 V CE/380 V CCC
4 228880 Set: Powermax105 Netzschalter 400 V CE/380 V CCC
228895 Set: Powermax105 Mylar-Isolierung
1
2
4
3
