ErsEtzEn dEr stromquEllEnkomponEntEn
powermax
105 Wartungshandbuch 9-77
Ersetzen der BLK-Drossel

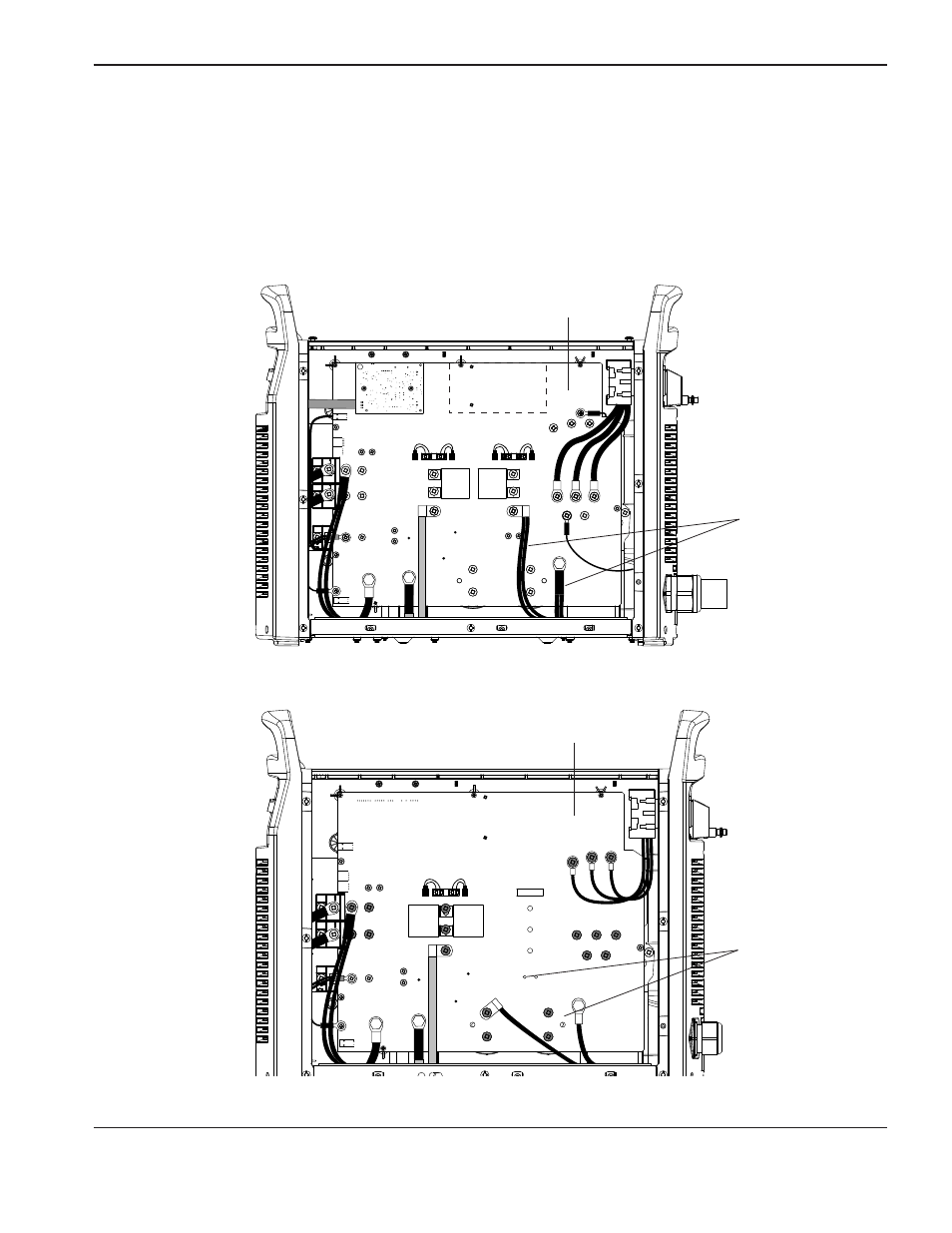

1. Nehmen Sie Bezug auf die folgende entsprechende Abbildung und entfernen Sie die Schraube und den Bolzen, die
die BLK-Drosseldrähte an der Leistungsbaukarte sichern.
Abbildung 1 – 200–600 V CSA-Typ
Abbildung 2 – 230–400 V CE-, 380 V CCC-/230–400 V CE-Typen
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
BLK-Drosseldrähte
Leistungsbaukarte
J6 J5 J3 J2 J1
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
J28
WORK
LEAD
J26
C152 C151
J25
+
_
+
_
TP7
TP9
TP8
W
R
B
BLK-Drosseldrähte
Leistungsbaukarte
