Offene Konturecken vollständig bearbeiten: M98

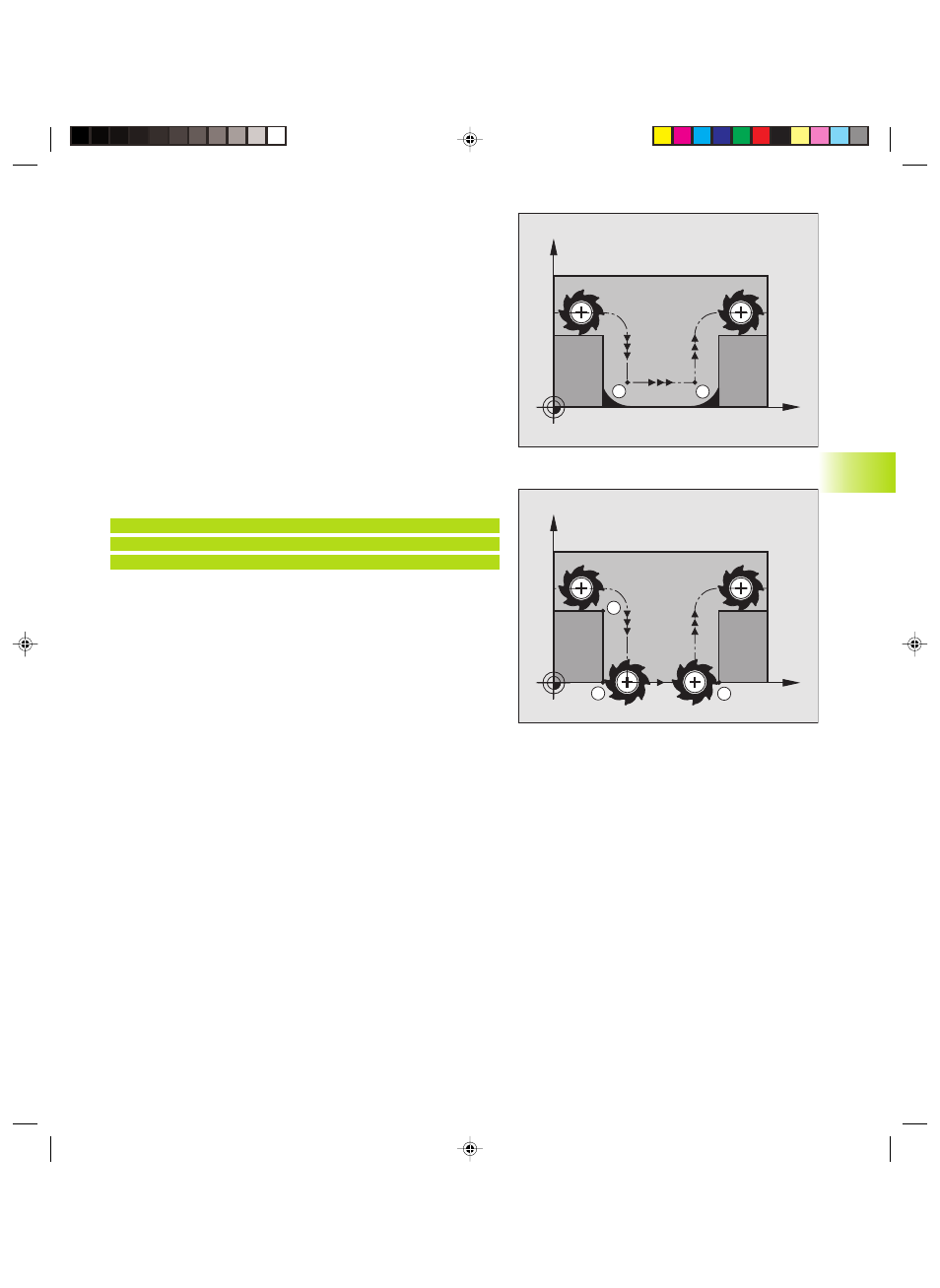

Standardverhalten
Die TNC ermittelt an Innenecken den Schnittpunkt der Fräserbahnen
und fährt das Werkzeug ab diesem Punkt in die neue Richtung.
Wenn die Kontur an den Ecken offen ist, dann führt das zu einer
unvollständigen Bearbeitung: Siehe Bild rechts oben.
Verhalten mit M98
Mit der Zusatz-Funktion M98 fährt die TNC das Werkzeug so weit,
daß jeder Konturpunkt tatsächlich bearbeitet wird: Siehe Bild rechts
unten.
Wirkung
M98 wirkt nur in den Programmsätzen, in denen M98
programmiert ist.
M98 wird wirksam am Satz-Ende.
NC-Beispielsätze
Nacheinander Konturpunkte 10, 11 und 12 anfahren:
10 L X ... Y... RL F
11 L X... IY... M98
12 L IX+ ...
