36 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen

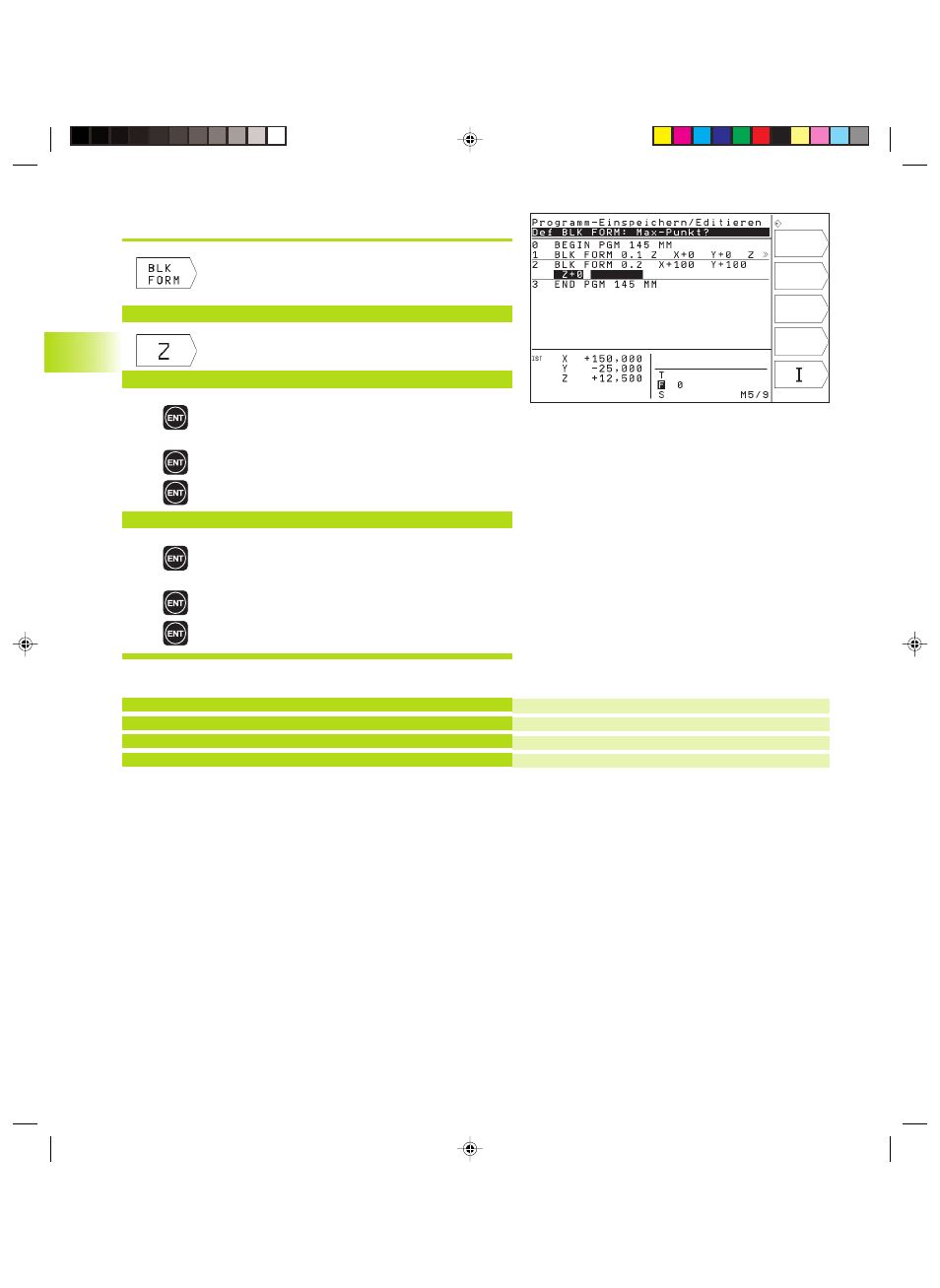

Rohteil definieren
Dialog zur Rohteil-Definition eröffnen: Softkey
BLK FORM drücken
Spindelachse parallel X/Y/Z ?
<
Spindelachse eingeben
Def BLK FORM: Min-Punkt?
<
0 Nacheinander X-, Y- und Z-Koordinaten des MIN-
Punkts eingeben
0
-40
Def BLK FORM: Max-Punkt?
<
100 Nacheinander X-, Y- und Z-Koordinaten des MAX-
Punkts eingeben
100
0
Das Programm-Fenster zeigt die Definition der BLK-Form an:
0 BEGIN PGM 3056 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM 3056 MM
Die TNC erzeugt die Satz-Nummern, sowie den BEGIN- und END-
Satz automatisch.
Programm-Anfang, Name, Maßeinheit
Spindelachse, MIN-Punkt-Koordinaten
MAX-Punkt-Koordinaten
Programm-Ende, Name, Maßeinheit
