3 Positionieren mit Handeingabe
3.1 Einfache Positioniersätze program-
mieren und abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk-
zeugs eignet sich die Betriebsart Positionieren mit Handeingabe.
Hier können Sie ein kurzes Programm im HEIDENHAIN-Klartext-
Format eingeben und direkt ausführen lassen. Auch die Zyklen der
TNC lassen sich aufrufen. Das Programm wird in der Datei $MDI
gespeichert. Beim Positionieren mit Handeingabe läßt sich die
zusätzliche Status-Anzeige aktivieren.
Betriebsart Positionieren mit Handeingabe
wählen. Die Datei $MDI beliebig programmie-
ren
Programmlauf starten: Externe START-Taste
Einschränkungen:
Folgende Funktionen stehen nicht zur Verfügung:
- Werkzeug- Radiuskorrektur
- Programmier-Grafik
- Programmierbare Antastfunktionen
- Unterprogramme, Programmteil-Wiederholungen
- Bahnfunktionen CT, CR, RND und CHF
- Zyklus 12 PGM CALL

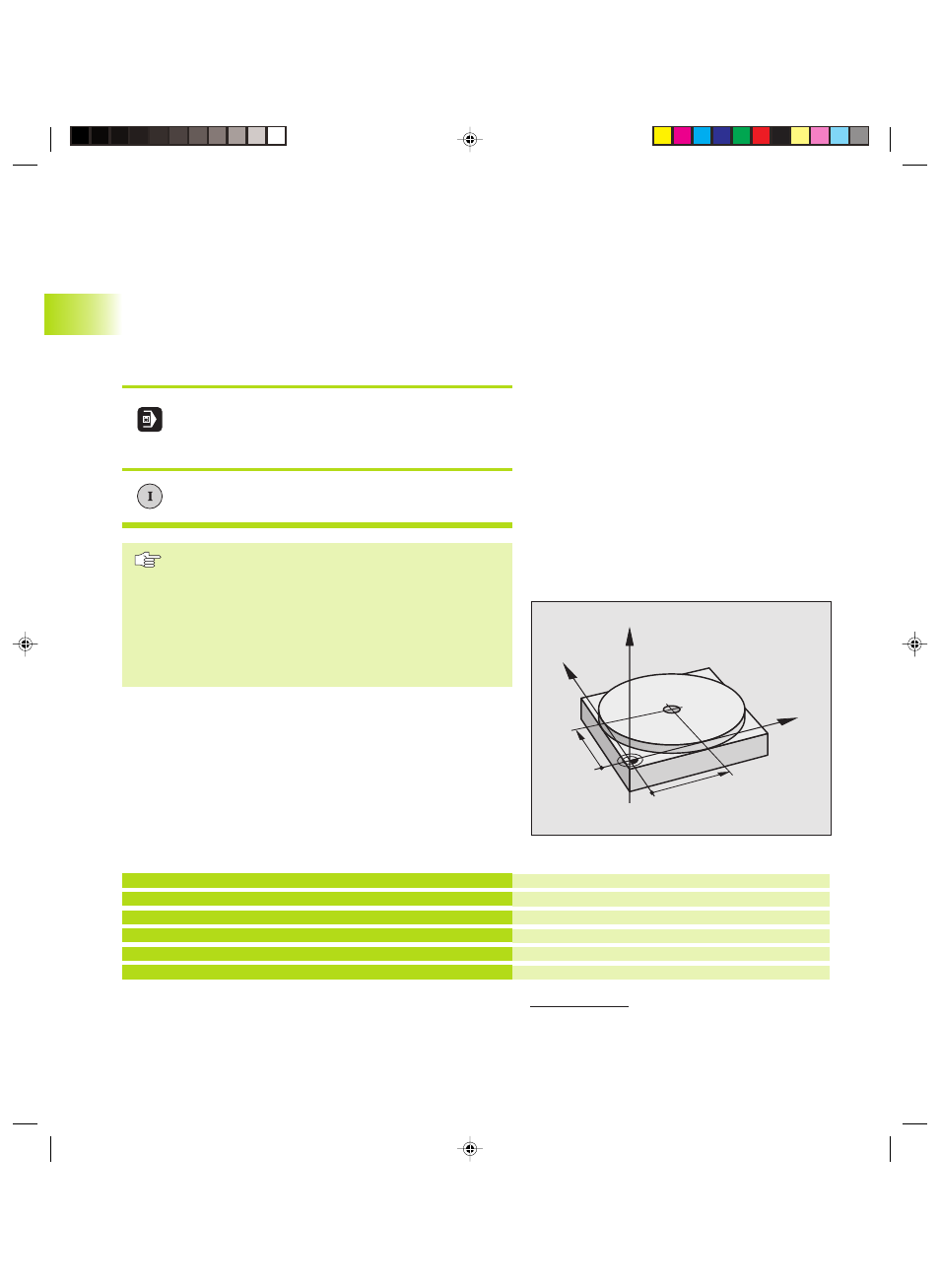

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung
versehen werden. Nach dem Aufspannen des Werkstücks, dem
Ausrichten und Bezugspunkt-Setzen läßt sich die Bohrung mit
wenigen Programmzeilen programmieren und ausführen.
Zuerst wird das Werkzeug mit L-Sätzen (Geraden) über dem Werk-
stück vorpositioniert und auf einen Sicherheitsabstand von 5 mm
über dem Bohrloch positioniert. Danach wird die Bohrung mit dem
Zyklus 1 TIEFBOHREN ausgeführt.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 FMAX
4 L X+50 Y+50 R0 FMAX M3
Y
X
Z
50
50
Wkz = Werkzeug
Wkz definieren: Nullwerkzeug, Radius 5
Wkz aufrufen: Werkzeugachse Z,
Spindeldrehzahl 2000 U/min
Wkz freifahren (FMAX = Eilgang)
Wkz mit FMAX über Bohrung pos., Spindel ein
