84 6 Programmieren: Konturen programmieren

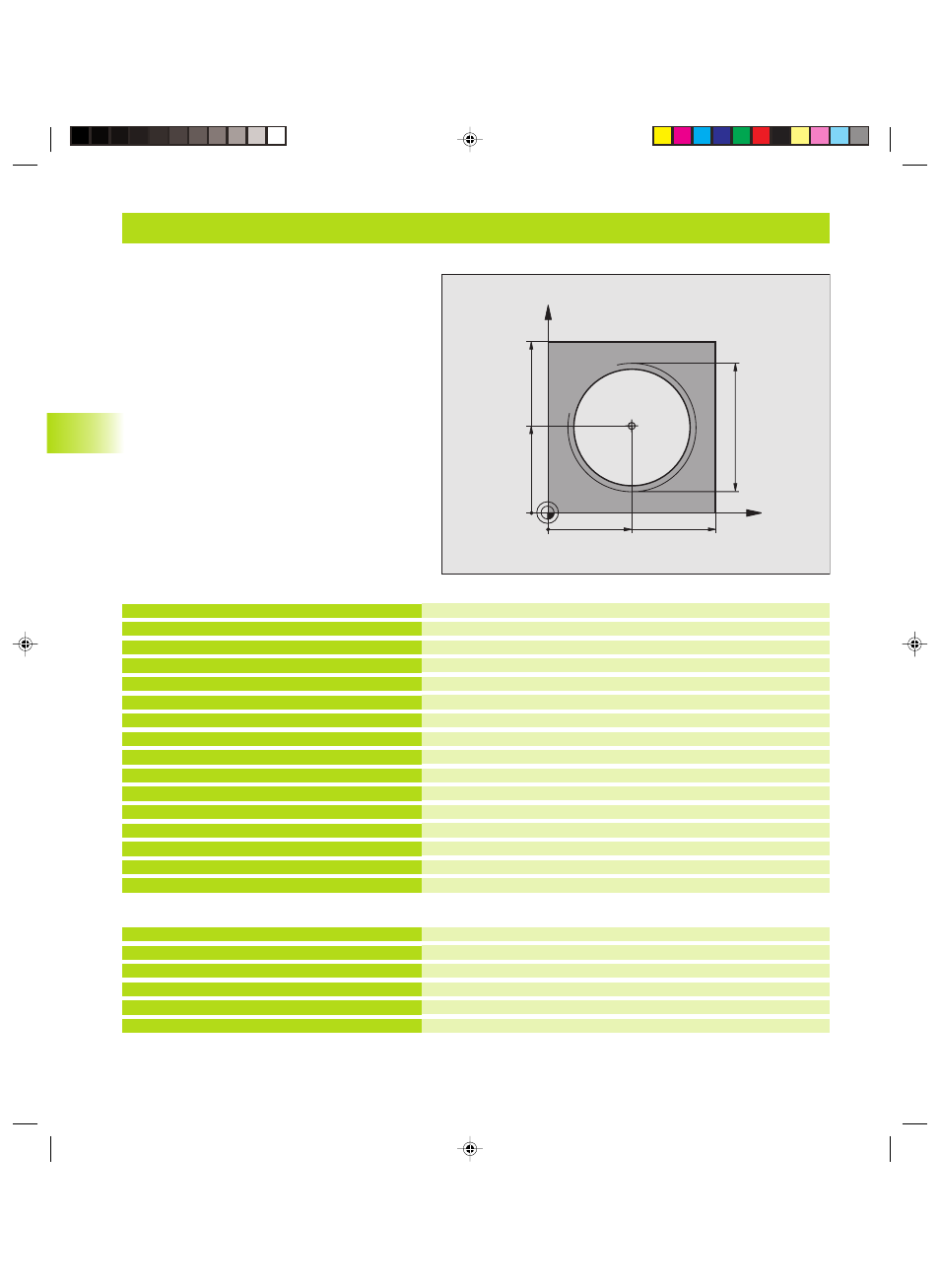

Beispiel: Helix
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Werkzeug vorpositionieren
Letzte programmierte Position als Pol übernehmen
Auf Bearbeitungstiefe fahren
Kontur anfahren
Weiches anfahren auf Kreis mir R=2 mm
Helix fahren
Weiches wegfahren auf Kreis mir R=2 mm
Werkzeug freifahren in der Bearbeitungsebene
Werkzeug freifahren in der Spindelachse, Programm-Ende
Beginn der Programmteil-Wiederholung
Steigung direkt als IZ-Wert eingeben
Anzahl der Wiederholungen (Gänge)
0 BEGIN PGM 50 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S1400
5 L Z+250 R0 F MAX
6 L X+50 Y+50 R0 F MAX
7 CC
8 L Z-12,75 R0 F1000 M3
9 LP PR+32 PA-180 RL F100
10 RND R2
11 CP IPA+3240 IZ+13,5 DR+ F200
12 RND R2
13 L X+50 Y+50 R0 F MAX
14 L Z+250 R0 F MAX M2
15 END PGM 50 MM
Wenn Sie mehr als 16 Gänge fertigen müssen:
...
8 L Z-12.75 R0 F1000
9 LP PR+32 PA-180 RL F100
10 LBL 1
11 CP IPA+360 IZ+1,5 DR+ F200
12 CALL LBL 1 REP 24
X
Y
50
50
CC
100
100
M64 x 1,5
6.5
Bahnbew
egung
en
–
Polar
koor
dinat
en
